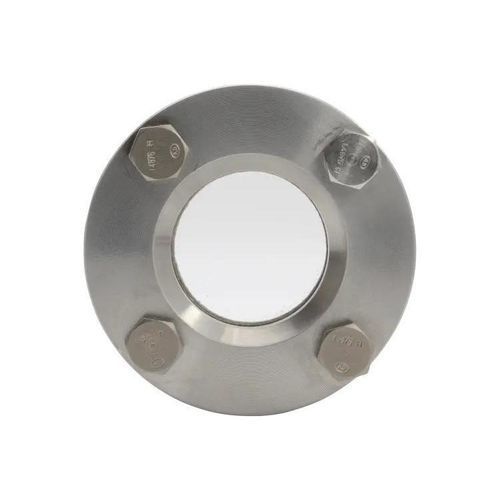

Schauglas für Industrieanwendungen Type 394

für BehälterÜberwachungEdelstahl

Die verschraubte runde Schauglasarmatur Typ 394 ist eine Armatur mit Innengewinde zur optischen Überwachung von flüssigen und gasförmigen Medien. Sie ist in mehreren Nennweiten und Druckstufen lieferbar und kann mit Schutzbeschichtungen sowie einer großen Auswahl an Dichtungsmaterialien an industrielle Einsatzbedingungen angepasst werden.

Materialien & Glas

• Gehäusewerkstoff: Edelstahl 1.4571 (316Ti)
• Standard-Schauglas: Borosilikatglas nach DIN 7080 (andere Gläser auf Anfrage)
• Schutz-/Beschichtungsoptionen: FEP oder Halar®; optionale Glimmer-Schutzscheibe für erhöhte Temperatur-/Dampfbeständigkeit

Anschluss, Nennweiten & Druckstufen

• Anschlussart: Innengewinde (Gewinde innen) zum Anschrauben
• Nennweiten (NPS): ½", 1", 1½", 2"
• Nenndruck (PN): 16, 40, 63, 100, 160

Temperatur & Medien

• Beispielhafte Temperaturstufen/Optionen: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Geeignet für flüssige und gasförmige Medien

Dichtungen, Optionen & Zubehör

• Dichtung: Flachdichtungen aus einer umfangreichen Werkstoffpalette (>50 Werkstoffe) inklusive Faserwerkstoffen, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und weiteren Markendichtungen
• Optionen: Wischer SGW (PTFE- oder Silikonblatt), FEP- oder Halar®-Beschichtung, Glimmer-Schutz, Sonderkonstruktionen
• Typische Zubehörteile: FEP-Schutzschirm/-beschichtung, runde Glimmer-Scheiben, Schauglas-Wischer

Maße (Auszug)

• Tabellenkopf: PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Gewicht [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0,8
• PN 16 — 1" — 95 — 25 — 20 — 1,5
• PN 16 — 1½" — 110 — 40 — 20 — 2,2
• PN 16 — 2" — 110 — 40 — 20 — 2,1
• PN 40 — ½" — 70 — 15 — 20 — 0,8
• PN 40 — 1" — 95 — 25 — 20 — 1,5
• PN 40 — 1½" — 110 — 40 — 20 — 2,2
• PN 40 — 2" — 110 — 40 — 20 — 2,2
• PN 63 — ½" — 95 — 15 — 20 — 0,8
• PN 63 — 1" — 95 — 25 — 20 — 1,5
• PN 63 — 1½" / 2" — wie PN 100
• PN 100 — ½" — 70 — 15 — 20 — 0,8
• PN 100 — 1" — 95 — 25 — 20 — 1,5
• PN 100 — 1½" — 110 — 40 — 20 — 2,2
• PN 100 — 2" — 110 — 40 — 20 — 2,2
• PN 160 — ½" — 70 — 15 — 20 — 0,8
• PN 160 — 1" — 95 — 25 — 20 — 1,8
• PN 160 — 1½" — 110 — 40 — 20 — 2,6
• PN 160 — 2" — 110 — 40 — 20 — 2,7
• Andere Größen und Druckstufen auf Anfrage
• Montage: über Hakenschlüssel wie für DIN 11851

Schnellüberblick / Kernpunkte

• Maximaler Nenndruck: bis PN 160
• Wärmebeständigkeit: Optionen bis 280°C (höhere Glas-/Schutzlösungen auf Anfrage)
• Geeignet für flüssige und gasförmige Medien
• Nennweiten: ½" – 2"
• Sonderfertigungen und viele Dichtstoffoptionen (>50)

Charakteristiken / technische Spezifikationen

• Modell: Typ 394 (verschraubte, runde Schauglasarmatur mit Innengewinde)
• Marke: ACI Industriearmaturen
• Gehäusematerial: Edelstahl 1.4571 (316Ti)
• Standardglas: Borosilikatglas DIN 7080 (andere Gläser auf Anfrage)
• Dichtungen: Flachdichtungen aus umfangreicher Werkstoffpalette (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, Faser, etc.)
• Nenndruck: PN 16 / 40 / 63 / 100 / 160
• Nennweiten (NPS): ½", 1", 1½", 2"
• Typische Gewichte und Maße: siehe Maßtabelle oben (Da, Di, L, Gewicht je PN/Größe)
• Optionen: SGW-Wischer (PTFE/Silikon), FEP-/Halar®-Beschichtung, Glimmer-Schutz, Sonderbauten
