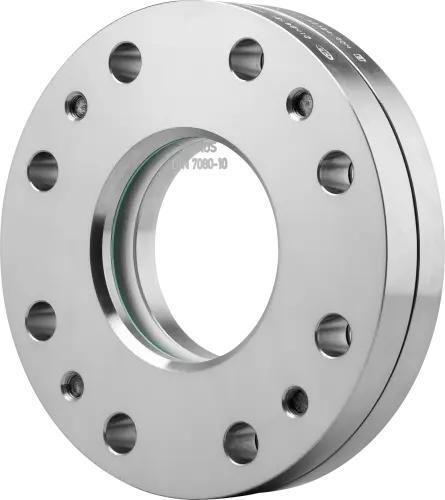

Schauglas für Behälter Type 321A

Überwachungfür Hygieneanwendungenfür Chemikalien

Runde Schauglasarmatur Typ 321A für ASME/ANSI-Flanschmontage, entwickelt zur Beobachtung oder Beleuchtung von Behälterinnenräumen. Ausgelegt für Betriebsdrücke bis 20 barü und hitzebeständig bis 200 °C.

Aufbau und Werkstoffe
Das Schauglas ist zwischen zwei hochwertige Edelstahlflansche geklemmt; medienseitig kommt eine PTFE-ummantelte, eingekapselte Wellringdichtung in Kraftnebenschluss zum Einsatz, so dass die Flanschteile direkt aufeinanderliegen und die Glasscheibe schützen. Als Glas wird MAXOS® Borosilikatglas (DIN 7080) verwendet. Standardwerkstoffe sind die Edelstähle 1.4571 (316Ti) oder 1.4404 (316L). Der Typ 321A wird vormontiert geliefert und kann direkt auf eine ASME B16.5-Flanschverbindung geschraubt werden; die komplette Armatur ist bei Glasschaden leicht austauschbar.

Wesentliche Komponenten

• Deckflansch
• Glaspolster
• Schauglas (MAXOS® Borosilikatglas DIN 7080)
• PTFE-ummantelte, eingekapselte Wellringdichtung (medienseitig)
• Grundflansch
• Schrauben / Bolzen

Optionen und Zubehör

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Leuchten für Ex- und Nicht-Ex-Bereiche
• Sprühvorrichtung SVII / SV2 zur Reinigung
• FEP- oder Halar®-Beschichtung für zusätzlichen chemischen Schutz
• Glimmerschutzscheibe zum Temperatur-/Dampfschutz
• Sonderkonstruktionen und kundenspezifische Ausführungen verfügbar

Anwendungs Hinweise / Merkmale

• Nennweiten verfügbar: 2" – 8" (NPS)
• Geeignet für flüssige und gasförmige Medien
• Zur Flanschmontage nach ASME B16.5 ausgelegt (Ausführung ähnlich DIN 28121)
• PTFE-ummantelte Dichtung macht das Produkt geeignet für Lebensmittelanwendungen, Säuren, Laugen und die meisten aggressiven Chemikalien
• Werkseitig vormontiert zur direkten Montage auf ANSI/ASME-Flanschen

Technische Spezifikationen

• Typ / Modell: Typ 321A
• Max. Betriebsdruck: bis 20 barü (Druckklasse verfügbar: 150 lbs)
• Temperatur (verfügbare Optionen): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Werkstoffe: Edelstahl 1.4571 (316Ti) oder 1.4404 (316L)
• Glas: MAXOS® Borosilikatglas (DIN 7080)
• Abdichtung: PTFE-ummantelte, eingekapselte Wellringdichtung (Kraftnebenschluss)
• Optionale Beschichtungen/Schutz: FEP- oder Halar®-Beschichtung; Glimmerschutzscheibe
• Nennweiten (NPS) und zugehöriger Innen-Ø Di [mm]: 2" = 65 mm, 3" = 80 mm, 4" = 100 mm, 5" = 125 mm, 6" = 125 mm, 8" = 150 mm
• Höhe H [mm] je NPS: 2" = 41 mm, 3" = 50 mm, 4" = 59 mm, 5" = 66 mm, 6" = 66 mm, 8" = 66 mm
• Gewichte [kg] je NPS: 2" = 3,8 kg, 3" = 8 kg, 4" = 13,5 kg, 5" = 17,4 kg, 6" = 23 kg, 8" = 36,7 kg
• Ausführung: ähnlich DIN 28121, aber für Flanschanschluss nach ANSI/ASME angepasst
