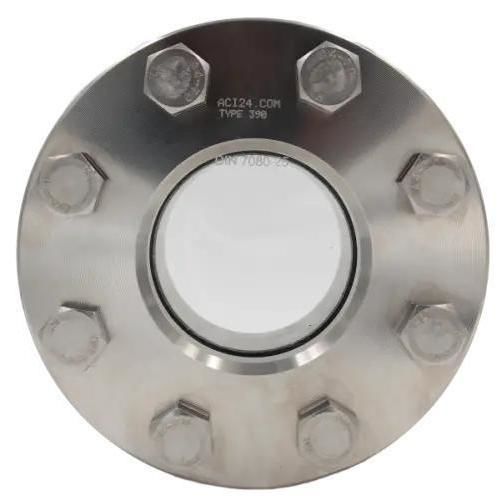

Schauglas für Industrieanwendungen Type 390

für BehälterÜberwachungEdelstahl

Produktbeschreibung
Die runde Schauglasarmatur Type 390 ist eine aufschweißbare Armatur für Rohranschlüsse oder Behälterwände zur visuellen Inspektion und Beleuchtung des Behälterinnenraums. Das Schauglas wird zwischen zwei Edelstahlflanschen eingespannt und mit Flachdichtungen dicht ausgeführt; Standardglas ist Borosilikatglas nach DIN 7080.

Aufbau / Materialien

• Schrauben
• Deckflansch
• Glaspolster
• Schauglas (Borosilikatglas DIN 7080)
• Dichtung
• Grundflansch
• Mutter

Optionen & Zubehör

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Leuchte für Ex- und Nicht-Ex-Bereiche
• FEP- oder Halar®-Beschichtung
• Glimmerschutzscheibe
• Sonderkonstruktionen

Anwendungen & Highlights

• Geeignet für flüssige und gasförmige Medien
• Sonderanfertigungen möglich
• Zubehör verfügbar (z. B. Scheibenwischer, Glimmerscheiben, LED-Leuchten, Schutzbeschichtungen)
• Mehr als 50 Dichtungswerkstoffe verfügbar
• Standardmaterial Gehäuse: Edelstahl 1.4571 (316Ti)

Technische Daten (wählbar)

• Nennweiten: DN 15 - 350 (Einzelgrößen: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Nenndruck PN: 16, 40, 63, 100, 160, 250, 320
• Temperaturoptionen (Auswahl): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Caractéristiques / Spécifications techniques

• Modell / Bezeichnung: Type 390
• Gehäusematerial: Edelstahl 1.4571 (316Ti)
• Schauglasmaterial: Borosilikatglas (DIN 7080) — alternative Gläser auf Anfrage
• Abdichtung: Flachdichtungen aus großem Materialspektrum (z. B. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. v. m.)
• Max. angegebener Druck: bis zu 320 barg (abhängig von der Konfiguration)
• Typische Hitzebeständigkeit: bis ca. 280 °C für Standardausführungen (höherer Temperatursschutz möglich mit Glimmerscheiben oder alternativen Lösungen)
• Konstruktion für Anschweißenden nach DIN EN 1092-1 Typ 11
• Verfügbares Zubehör: runde Glimmerscheiben, Schauglaswischer, LED-Leuchten, FEP-Schutzschirme/-Beschichtungen
• Sonderkonstruktionen und Beschichtungen (FEP, Halar®) zum Schutz gegen aggressive Chemikalien oder Laugen
• Option zur Integration von Wischer (SGW) und Beleuchtung zur verbesserten Sicht und Wartung
