Schauglas für Industrieanwendungen Type 337
für Behälterfür NiveauanzeigerÜberwachung

Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung - Bild - 2
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung - Bild - 3
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung - Bild - 4
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung - Bild - 5
Schauglas für Industrieanwendungen - Type 337 - ACI Industriearmaturen GmbH - für Behälter / für Niveauanzeiger / Überwachung - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Merkmal
für Industrieanwendungen, für Behälter, für Niveauanzeiger, Überwachung, für Chemikalien, Edelstahl, Borosilikatglas, Schweiß
Temperatur

Max: 400 °C
(752 °F)

Min: 80 °C
(176 °F)

Druck

Max: 25 bar
(363 psi)

Min: 0 bar
(0 psi)

Beschreibung

Übersicht

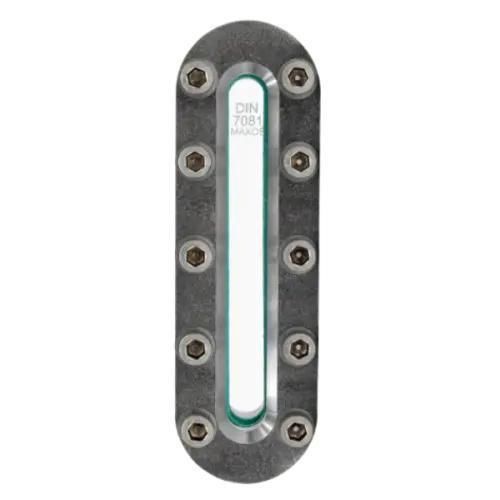

  • Die Längs-Schauglasarmatur Typ 337 ist ein rechteckiges Längsschauglas mit runden Enden, ausgelegt zum Ein- oder Aufschweißen in die Wände geschlossener Behälter zur zuverlässigen Beobachtung des Füllstandes in Kesseln, Tanks oder Silos. Die Ausführung ist für Druck- und Hochtemperatureinsatz geeignet und kann an prozessspezifische Anforderungen angepasst werden.


Hauptmerkmale

  • Schauglasplatte: Borosilikatglas nach DIN 7081 (oder nach Kundenspezifikation).
  • Gehäusewerkstoff Standard: Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage.
  • Ausgelegt für Betriebsdrücke bis 25 barg (PN 25).
  • Geeignet für flüssige und gasförmige Medien; lieferbar in mehreren Baulängen (BL 176–536 mm).
  • Glasplatte zwischen Dichtungen eingespannt und verschraubt für dauerhafte Dichtigkeit und Druckbeständigkeit.


Optische Varianten & Schutzmaßnahmen

  • Reflexschauglas (Prismenstruktur) empfohlen bei schlechter Beleuchtung zur verbesserten Pegelablesung.
  • Transparentschauglas empfohlen, wenn verzerrungsfreie Sicht oder Farberkennung des Mediums erforderlich ist.
  • Glimmer-Schutzscheiben, FEP- oder Halar®-Beschichtungen verfügbar zum Schutz gegen hohe Temperaturen oder aggressive Medien; Reflexgläser nicht kombinierbar mit Glimmerscheiben oder Beschichtungen, Transparenzgläser sind kombinierbar.


Produktmedien & Ressourcen

  • Produktvideo: Tank sight glass type 337 (YouTube).
  • Informationsbroschüre (PDF) und herunterladbare Zeichnungs-/STP-Dateien verfügbar für detaillierte Produkt- und Fertigungsdaten.


Technische Daten

  • Nenndruck: PN 25.
  • Betriebsdruck: max. 25 barg.
  • Temperaturoptionen: 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (Hochtemperaturausführungen möglich).
  • Standardwerkstoffe: Gehäuse Edelstahl 1.4571 (316Ti); Schauglas Borosilikatglas nach DIN 7081 (andere Gläser auf Anfrage).
  • Dichtungen: Flachdichtungen aus umfangreicher Materialpalette (>50), inkl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.
  • Optionen: FEP-Schutzbeschichtung / -scheibe; Glimmer-Schutzscheibe; Hochtemperaturausführung; nahezu totraumfreie Ausführung; Sonderkonstruktionen.


Baulängen & Gewichte

  • Baulänge (BL) — zugehörige Schlitzlänge (SL) und Gewicht:
    • BL 176 mm → SL 124 mm, Gewicht 3.3 kg
    • BL 226 mm → SL 174 mm, Gewicht 4.3 kg
    • BL 256 mm → SL 204 mm, Gewicht 4.9 kg
    • BL 316 mm → SL 264 mm, Gewicht 6.0 kg
    • BL 376 mm → SL 324 mm, Gewicht 7.1 kg
    • BL 436 mm → SL 384 mm, Gewicht 8.3 kg
    • BL 496 mm → SL 444 mm, Gewicht 9.4 kg
    • BL 536 mm → SL 484 mm, Gewicht 10.2 kg
  • Typischer Lieferbereich der Baulängen: 176–536 mm.


Anwendungen & Zubehör

  • Füllstandsanzeige und visuelle Überwachung flüssiger und gasförmiger Medien in geschlossenen Behältern (Kessel, Tanks, Silos).
  • Zubehör: Schutzschirme/-beschichtungen, Glimmer-Scheiben und weiteres Zubehör zur Anpassung der Armatur an die Prozessumgebung.
