Schauglas für Behälter Type 330

SchweißÜberwachungfür Niveauanzeiger

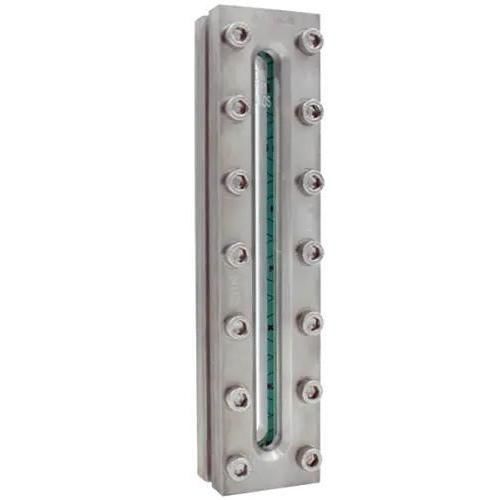

Die Längs-Schauglasarmatur Typ 330 dient zur zuverlässigen Beobachtung des Flüssigkeitsstandes in geschlossenen Behältern (Kessel, Tanks, Silos). Das rechteckige Längsschauglas kann eingeschweißt oder aufgeschweißt werden und ist für Betriebsdrücke bis 40 bar ausgelegt.

Ausstattung und Materialien

• Schauglas: Borosilikatglas gemäß DIN 7081 (oder vergleichbar), sicher zwischen Dichtungen eingefasst und fest verschraubt.
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); Ausführungen in weiteren Werkstoffen auf Anfrage erhältlich.
• Dichtungen: Große Materialauswahl mit über 50 Werkstoffen, u. a. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 sowie Faserstoffdichtungen und viele Markendichtungen.
• Schutzbeschichtungen: FEP- oder Halar®-Beschichtungen zum Schutz gegen aggressive Chemikalien bzw. Laugen.

Glasvarianten und optische Ausführung

• Reflexschauglas gemäß DIN 7081: Für schlecht beleuchtete Behälter (eingearbeitete Prismenstrukturen zur Lichtbrechung/Reflexion).
• Transparentschauglas: Für gut beleuchtete Anwendungen oder wenn die Farbe des Mediums erhalten bleiben soll; kompatibel mit Glimmerscheiben und Beschichtungen.
• Glimmer-Schutzscheibe: Zusätzlicher Schutz gegenüber Temperatur und Dampf, wenn Borosilikatglas an seine Grenzen stößt.

Optionen

• FEP- oder Halar® Beschichtung
• Glimmerschutzscheibe
• Hochtemperaturausführung
• Nahezu totraumfreie Ausführung
• Sonderkonstruktionen

Baulängen (BL)

• Verfügbare Baulängen: 140 mm, 170 mm, 220 mm, 250 mm, 300 mm, 310 mm, 350 mm, 370 mm, 400 mm, 500 mm, 600 mm, 620 mm, 700 mm, 740 mm, 800 mm, 930 mm, 1000 mm

Temperaturoptionen

• Verfügbare Temperaturausführungen: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C

Technische Maße (Auszug aus Tabelle)

• Maße (pro Baulänge):
  • BL 140 mm: SL 79 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 2,8 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 3,4 kg
  • BL 170 mm: SL 124 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 3,2 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 4,0 kg
  • BL 220 mm: SL 174 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 4,0 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 5,0 kg
  • BL 250 mm: SL 204 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 4,6 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 5,7 kg
  • BL 300 mm: SL 264 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 5,3 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 6,6 kg
  • BL 310 mm: SL 264 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 5,6 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 6,9 kg
  • BL 350 mm: SL 304 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 6,3 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 7,8 kg
  • BL 370 mm: SL 324 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 6,6 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 8,2 kg
  • BL 400 mm: SL 354 mm; Verdeckte Sicht 0 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 7,1 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 8,8 kg
  • BL 500 mm: SL 454 mm; Verdeckte Sicht 1x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 9,1 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 11,3 kg
  • BL 600 mm: SL 564 mm; Verdeckte Sicht 1x36 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 10,7 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 13,3 kg
  • BL 620 mm: SL 564 mm; Verdeckte Sicht 1x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 11,1 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 13,8 kg
  • BL 700 mm: SL 654 mm; Verdeckte Sicht 1x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 12,5 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 15,6 kg
  • BL 740 mm: SL 694 mm; Verdeckte Sicht 1x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 13,2 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 16,4 kg
  • BL 800 mm: SL 754 mm; Verdeckte Sicht 1x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 14,2 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 17,7 kg
  • BL 930 mm: SL 884 mm; Verdeckte Sicht 2x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 16,7 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 20,8 kg
  • BL 1000 mm: SL 954 mm; Verdeckte Sicht 3x46 mm; h1/h2 (PN16) 20 mm; Gewicht (PN16) 18,2 kg; h1/h2 (PN40) 25 mm; Gewicht (PN40) 22,6 kg

Charakteristiken / Spezifikationen

• Modell: Typ 330
• Anwendung: Füllstandsanzeige für flüssige und gasförmige Medien in geschlossenen Behältern
• Montage: Zum Ein- oder Aufschweißen
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); weitere Werkstoffe möglich
• Schauglas: Borosilikatglas nach DIN 7081 (oder vergleichbar)
• Max. Betriebsdruck: bis 40 bar (PN 16 / PN 40 verfügbar)
• Temperaturbereich: Ausführungen bis 400 °C erreichbar
• Baulängen: 140 mm bis 1000 mm (siehe detaillierte Maße)
• Dichtungsoptionen: über 50 Werkstoffe verfügbar, inkl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Optionen: FEP/Halar®-Beschichtung, Glimmerschutzscheibe, Hochtemperaturausführung, nahezu totraumfreie Ausführung, Sonderkonstruktionen
• Gewichtsbereich: ca. 2,8 kg (BL 140, PN16) bis 18,2 kg (BL 1000, PN16); entsprechende Werte für PN40 ebenfalls in Tabelle
