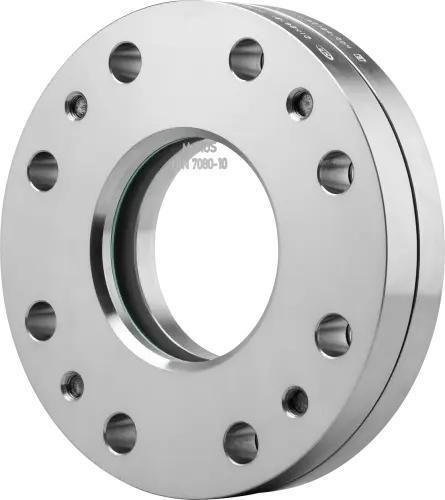

Schauglas für Industrieanwendungen Type 322

für BehälterÜberwachungfür Chemikalien

Die Runde Schauglasarmatur Typ 322 ist eine für Hochdruckanwendungen ausgelegte, flanschmontierbare Armatur, konzipiert zur visuellen Überwachung flüssiger und gasförmiger Medien bei Betriebsdrücken bis zu 160 barg. Verstärkte Flansche, übergroße Borosilikat-Schauglasplatten und Vorspannschrauben sorgen für die notwendige Dichtheit unter erhöhten Druck- und Temperaturbedingungen.

Design & Zweck
Die Armatur dient der direkten visuellen Prozessüberwachung an Tanks und Behältern, wenn hohe Betriebsdrücke und erhöhte Temperaturbeständigkeit erforderlich sind. Sie ist ausgelegt für Flanschmontage ähnlich DIN 28121 und angepasst an anspruchsvolle Prozessumgebungen.

Aufbau / Komponenten

• Deckflansch
• Glaspolster
• Schauglasplatte (Borosilikatglas standardmäßig, größer als DIN 7080)
• Dichtung
• Grund- / Trägerflansch
• Schrauben / Vorspannschrauben zum Verspannen des Glases

Optionen / Schutzelemente

• LED-Beleuchtung für beleuchtete Betrachtung (verfügbar)
• Glimmer-Schutzscheibe für zusätzlichen Wärme-/Dampfschutz
• FEP- oder Halar®-Beschichtung zum Schutz des Glases gegen aggressive Chemikalien oder Laugen
• Sprühvorrichtungen und Wischer: beim Typ 322 aufgrund hoher Betriebsdrücke in der Regel nicht einsetzbar
• Sonderkonstruktionen und Anpassungen auf Anfrage möglich

Technische Daten und Maße

• Nennweiten (DN): 40, 50, 80, 100
• Nenndruck (PN): 40, 63, 100, 160
• Temperaturoptionen (Glas/Dichtung je nach Ausführung): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Kurzübersicht:
  • Maximaler Betriebsdruck: bis zu 160 barg
  • Wärmebeständigkeit: bis zu 300 °C (abhängig von Glas und Dichtung)
  • Medien: geeignet für flüssige und gasförmige Medien
  • Nennweiten: DN 40–100
  • Zubehör verfügbar; Sonderkonstruktionen möglich
• Maße (Auszug aus Querschnittstabelle):
  • DN / Di [mm]: DN 40 → Di 40; DN 50 → Di 50; DN 80 → Di 80; DN 100 → Di 100
  • H (PN 40) [mm]: 84 / 84 / 84 / 104 (für DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm]: 84 / 84 / 84 / 104 (für DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm]: 84 / 104 / 104 / 104 (für DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm]: 94 / 104 / 104 / 121 (für DN 40 / 50 / 80 / 100)
  • Da [mm]: entsprechend DIN EN 1092-1

Charakteristiken / technische Spezifikationen

• Modell / Typ: Typ 322 (runde Schauglasarmatur)
• Montage: Flanschmontage ähnlich DIN 28121
• Nennweiten: DN 40, DN 50, DN 80, DN 100
• Nenndruck-Ausführungen: PN 40, PN 63, PN 100, PN 160 (max. 160 barg)
• Temperaturbeständigkeit: bis zu 300 °C abhängig von Glas und Dichtung
• Glas: Borosilikatglas standardmäßig (größer als DIN 7080); Glimmer-Schutzscheibe als Option für extreme Bedingungen
• Korrosions-/Chemikalienschutz: optionale FEP- oder Halar®-Beschichtung
• Abdichtung / Verspannung: Vorspannschrauben zur Glasverspannung
• Zubehör & Optionen: LED-Leuchten, Glimmer-Scheiben, Beschichtungen, Sonderkonstruktionen
• Hersteller / Marke: ACI Industriearmaturen
