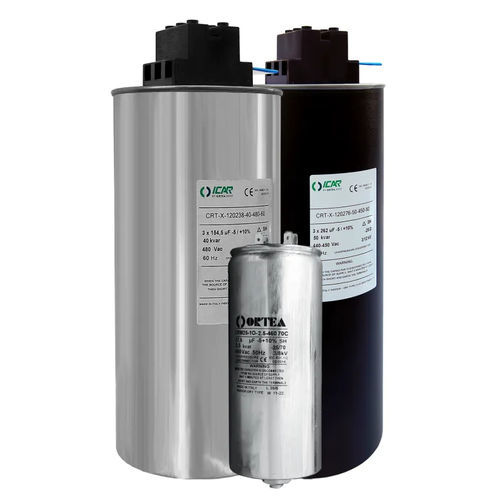

Zylindrischer Kondensator CRM25-1O

PFCPFCWiderstand

Übersicht
Komponenten zur Leistungsfaktorkorrektur: einphasige Kondensatoren (Serie CRM25-1) und dreiphasige Kondensatoren (Serie CRT‑X), verfügbar als einzelne Einheiten und Kits.

Einphasen-Kondensatoren — CRM25-1 Revamping
Tabellenkopf: Artikelnummer | Name | Nennspannung | Leistung | Durchmesser | Höhe | Frequenz
Beispiele:
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Einphasen-Kondensatoren — CRM25-1 Revamping
Kit-Beispiele:
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Einphasen-Kondensatoren — CRM25-1 70°C
Beispiele:
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Einphasen-Kondensatoren — CRM25-1 70°C
Beispiele:
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Einphasen-Kondensatoren — CRM25-1
Repräsentative Beispiele:
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Einphasen-Kondensatoren — CRM25-1
Kit-Beispiele:
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Entladewiderstände
Artikelnummer | Spezifikation
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

Dreiphasen-Kondensatoren — CRT‑X Gray
Tabellenkopf und Beispiele (50 Hz):
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Zusätzliche CRT‑X Gray Varianten
Varianten mit 450 V, 525 V, 690 V und Mischbereichen; Leistungen 5–50 kVAr; Durchmesser 75–120 mm; Höhen 210–280 mm je nach Modell.

CRT‑X — 60 Hz / 480 V / 480–525 / 480–690 Varianten
Spezifische Modelle für 60 Hz und abweichende Nennspannungen (480 V, 525 V, 690 V) mit angepassten Abmessungen und Leistungswerten.

Dreiphasen-Kondensatoren — CRT‑X Black
Die CRT‑X black Serie bietet dieselbe Bandbreite an Leistungen, Spannungen und Bauformen wie die Gray‑Version, entsprechend den kVAr‑Ratings.

Technische Daten

• Produktfamilien: CRM25-1 (einphasig) und CRT‑X (dreiphasig); Einzelgeräte und Kits.
• Nennspannungen: 400, 415, 450, 460, 480, 525, 550, 660, 690 V und Bereiche (z. B. 400–415 V).
• Nennleistungen: 0,69 kVAr bis 50 kVAr je nach Modell.
• Typische Durchmesser: 60 mm (einphasig), 75 / 85 / 100 / 120 mm (dreiphasig).
• Typische Höhen: 80 / 90 / 138 / 140 / 210 / 247 / 280 mm je nach Modell und Leistung.
• Betriebsfrequenz: standardmäßig 50 Hz; ausgewählte 60 Hz Varianten verfügbar.
• Gehäuseformen: Einzelkondensatoren und Montage-/Revidier‑Kits.
• Zubehör: Entladewiderstände mit angegebenen Widerstandswerten und Leistungen für sichere Entladung.
