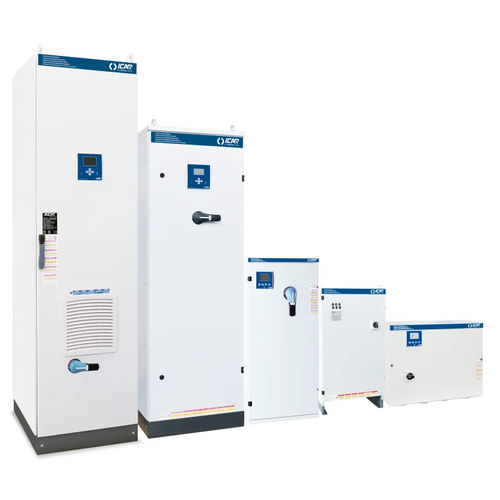

PFC-System FH30-60Hz-400V

Kurzbeschreibung
Lösung zur Leistungsfaktorkorrektur mit hochgradientigen metallisierten Polypropylenkondensatoren für 400 V, 60 Hz. MULTImatic‑Module stehen in verschiedenen Blindleistungsstufen zur Verfügung.

Technische Daten (Zusammenfassung)
Nennspannung Ue: 400 V
Nennspannung des Kondensators Un: 480 V
Maximale Betriebsspannung Umax: 528 V
Frequenz: 60 Hz
THDIR: 100%
I bei 250 Hz: >25%
THDVR: ≤6%
Detuning‑Frequenz fD: 162

Verfügbare Ausführungen / Produkt­tabelle
Teilenummer | Name | Blindleistung Ue=400V (kVAr) | Lasttrenner | Icc | Schutzart | Gewicht (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Technische Merkmale / Spezifikationen

• Nennspannung Ue: 400 V
• Nennspannung des Kondensators Un: 480 V
• Maximale Betriebsspannung Umax: 528 V
• Frequenz: 60 Hz
• THDIR: 100%
• I bei 250 Hz: >25%
• THDVR: ≤6%
• Detuning‑Frequenz fD: 162
• MULTImatic‑Varianten verfügbar mit Blindleistungen von 81 bis 780 kVAr (Ue=400V)
