PFC-System HP10

Übersicht

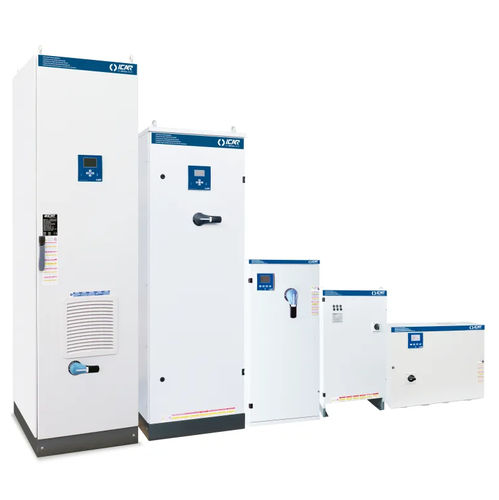

HP10 ist eine modulare Niederspannungs-Baureihe zur Kompensation des Leistungsfaktors (PFC) auf Basis metallisierter Polypropylenkondensatoren mit hohem Gradient. Die Serie umfasst feste und automatische Kompensationssysteme sowie passende Racks und deckt einen breiten Bereich an Blindleistungen und Schutzarten für industrielle Anwendungen ab.

Technische Daten (Zusammenfassung)
Nennspannung Ue: 400-415 V
Nennspannung des Kondensators Un: 415 V
Maximale Betriebsspannung Umax: 455 V
Frequenz: 50 Hz
THDIR%: ≤12%

Feste Kompensationssysteme - MICROfix (Auswahl)
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IB3DKK211050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3DKK216550987 | MICROfix | 16.5 | 15 | 40 | 50 | IP3X | 12
IB3DKK222050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3DKK233050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3DKK243050987 | MICROfix | 43 | 40 | 125 | 50 | IP3X | 18
IB3DKK254050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20

Automatische Kompensationssysteme - MICROmatic
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IC0AKF214050652 | MICROmatic | 14 | 12.6 | 63 | 50 | IP3X | 12
IC0AKF220050652 | MICROmatic | 20 | 18 | 63 | 50 | IP3X | 13
IC0AKF228050652 | MICROmatic | 28 | 25.2 | 80 | 50 | IP3X | 14
IC0AKF236050652 | MICROmatic | 36 | 32.4 | 100 | 50 | IP3X | 18
IC0AKF244050652 | MICROmatic | 44 | 39.6 | 100 | 50 | IP3X | 22
IC0AKF252050652 | MICROmatic | 52 | 46.8 | 125 | 50 | IP3X | 24
IC0AKF260050652 | MICROmatic | 60 | 54 | 125 | 50 | IP3X | 26
IC0AKF272050652 | MICROmatic | 72 | 64.8 | 160 | 50 | IP3X | 28

Automatische Kompensationssysteme - MINImatic
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IF0AKF280050652 | MINImatic | 80 | 75 | 250 | 9 | IP3X | 41
IF0AKF311250652 | MINImatic | 112 | 105 | 250 | 9 | IP3X | 47
IF0AKF313650652 | MINImatic | 136 | 125 | 315 | 9 | IP3X | 51
IF0AKF316050652 | MINImatic | 160 | 150 | 315 | 9 | IP3X | 54
IF0AKF319250652 | MINImatic | 192 | 180 | 400 | 9 | IP3X | 60
IF0AKF321650652 | MINImatic | 216 | 200 | 500 | 9 | IP3X | 65
IF0AKF324050652 | MINImatic | 240 | 225 | 500 | 9 | IP3X | 69

Automatische Kompensationssysteme - MINImatic IP55
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IJ0AKF280050654 | MINImatic IP55 | 80 | 75 | 250 | 9 | IP55 | 41
IJ0AKF311250654 | MINImatic IP55 | 112 | 105 | 250 | 9 | IP55 | 47
IJ0AKF313650654 | MINImatic IP55 | 136 | 125 | 315 | 9 | IP55 | 51
IJ0AKF316050654 | MINImatic IP55 | 160 | 150 | 315 | 9 | IP55 | 54
IJ0AKF319250654 | MINImatic IP55 | 192 | 180 | 400 | 9 | IP55 | 60
IJ0AKF321650654 | MINImatic IP55 | 216 | 200 | 500 | 9 | IP55 | 65
IJ0AKF324050654 | MINImatic IP55 | 240 | 225 | 500 | 9 | IP55 | 69

Automatische Kompensationssysteme - MIDImatic
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IL0FKF327550884 | MIDImatic | 275 | 255 | 630 | 25 | IP3X | 170
IL0FKF332050884 | MIDImatic | 320 | 300 | 800 | 30 | IP3X | 185
IL0FKF340050884 | MIDImatic | 400 | 375 | 800 | 30 | IP3X | 200
IL0FKF348050884 | MIDImatic | 480 | 450 | 1000 | 30 | IP3X | 220

Automatische Kompensationssysteme - MULTImatic
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IN0AKF332050700 | MULTImatic | 320 | 300 | 800 | 50 | IP4X | 190
IN0AKF340050700 | MULTImatic | 400 | 375 | 1250 | 50 | IP4X | 210
IN0AKF348050700 | MULTImatic | 480 | 450 | 1250 | 50 | IP4X | 230
IN0AKF356050700 | MULTImatic | 560 | 525 | 1250 | 50 | IP4X | 270
IN0AKF364050700 | MULTImatic | 640 | 600 | 2x800 | 50 | IP4X | 420
IN0AKF372050700 | MULTImatic | 720 | 675 | 2x1250 | 50 | IP4X | 500
IN0AKF380050700 | MULTImatic | 800 | 750 | 2x1250 | 50 | IP4X | 520
IN0AKF388050700 | MULTImatic | 880 | 825 | 2x1250 | 50 | IP4X | 560
IN0AKF396050700 | MULTImatic | 960 | 900 | 2x1250 | 50 | IP4X | 580
IN0AKF410450700 | MULTImatic | 1040 | 975 | 2x1250 | 50 | IP4X | 620
IN0AKF411250700 | MULTImatic | 1120 | 1050 | 2x1250 | 50 | IP4X | 660

Automatische Kompensationssysteme - MULTImatic IP55
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Lasttrennschalter | Icc | Schutzart | Gewicht
IP0AKF332050700 | MULTImatic IP55 | 320 | 300 | 800 | 50 | IP55 | 190
IP0AKF340050700 | MULTImatic IP55 | 400 | 375 | 1250 | 50 | IP55 | 210
IP0AKF348050700 | MULTImatic IP55 | 480 | 450 | 1250 | 50 | IP55 | 230
IP0AKF356050700 | MULTImatic IP55 | 560 | 525 | 1250 | 50 | IP55 | 270
IP0AKF364050700 | MULTImatic IP55 | 640 | 600 | 2x800 | 50 | IP55 | 420
IP0AKF372050700 | MULTImatic IP55 | 720 | 675 | 2x1250 | 50 | IP55 | 500
IP0AKF380050700 | MULTImatic IP55 | 800 | 750 | 2x1250 | 50 | IP55 | 520
IP0AKF388050700 | MULTImatic IP55 | 880 | 825 | 2x1250 | 50 | IP55 | 560
IP0AKF396050700 | MULTImatic IP55 | 960 | 900 | 2x1250 | 50 | IP55 | 580
IP0AKF310450700 | MULTImatic IP55 | 1040 | 975 | 2x1250 | 50 | IP55 | 620
IP0AKF311250700 | MULTImatic IP55 | 1120 | 1050 | 2x1250 | 50 | IP55 | 660

Racks — MINIrack
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Schutzart | Gewicht
IW0AKK216050000 | MINIrack | 16 | 15 | IP00 | 4
IW0AKK232050000 | MINIrack | 32 | 30 | IP00 | 6
IW0AKK256050000 | MINIrack | 56 | 52.5 | IP00 | 11
IW0AKK280050268 | MINIrack | 80 | 75 | IP00 | 13
IW0AKK280050000 | MINIrack | 80 | 75 | IP00 | 14

Racks — MULTIrack
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Schutzart | Gewicht
IX0AKK280050000 | MULTIrack | 80 | 75 | IP00 | 19
IX0AKK316050000 | MULTIrack | 160 | 150 | IP00 | 27

Racks — EUROrack
Spalten: Artikelnummer | Name | Blindleistung Ue=415V | Schutzart
IY0AKK225050359 | EUROrack | 25 | IP00
IY0AKK250050359 | EUROrack | 50 | IP00
IY0AKK275050359 | EUROrack | 75 | IP00
IY0AKK310050359 | EUROrack | 100 | IP00
IY0AKK312550359 | EUROrack | 125 | IP00
IY0AKK315050359 | EUROrack | 150 | IP00

Hinweise
HP10 bietet zahlreiche Konfigurationen für feste und automatische PFC-Systeme (MICROfix, MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55) sowie passende Racks (MINIrack, MULTIrack, EUROrack). Varianten unterscheiden sich in Blindleistung, Nennstrom der Lasttrennschalter, Icc, Schutzart (IP) und Gewicht. Detaillierte Datenblätter sind je Konfiguration verfügbar.

Eigenschaften / technische Spezifikationen

• Nennspannung (Ue): 400-415 V
• Nennspannung des Kondensators (Un): 415 V
• Maximale Betriebsspannung (Umax): 455 V
• Frequenz: 50 Hz
• THDIR%: ≤12%
• Kondensator-Technologie: metallisiertes Polypropylen
• Produktfamilien: MICROfix, MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55
• Blindleistungsbereich: von einigen 10 kVAr bis >1000 kVAr je nach Serie
• Lasttrennschalter-Skalen: 40 A bis mehrere x1250 A je nach Modell
• Icc-Werte pro Modell angegeben
• Schutzarten: IP00, IP3X, IP4X, IP55 (modellabhängig)
• Gewicht pro Modell angegeben
