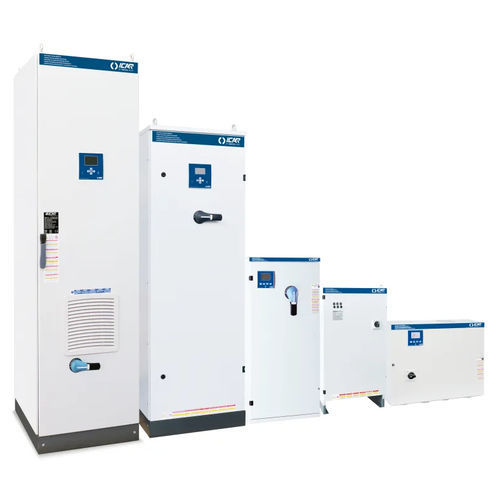

PFC-System FV40-60Hz-480V

Produktübersicht
Modulare Lösung zur Leistungsfaktorkompensation für industrielle 480 V-, 60 Hz-Netze mit metallisiertem Polypropylen-Hochgradient-Plus-Kondensatoren. Modell FV40 lässt sich mit MULTImatic-Steuermodulen integrieren und bietet auswählbare Blindleistungstufen zur Netzkompensation.

Technische Daten (Tabelle)
Nennspannung Ue: 480 V
Nennspannung des Kondensators Un: 550 V
Maximale Betriebsspannung Umax: 600 V
Frequenz: 60 Hz
THDIR%: 100%
I250Hz%: ≤25%
THDVR%: ≤6%
Entkoppelungsfrequenz fD: 216 Hz

Verfügbare Konfigurationen - MULTImatic (Tabelle)
Teilenummer | Name | Blindleistung (Ue=480V) | Trenner | Icc | IP-Schutzgrad | Gewicht
IN5TGG311060701 | MULTImatic | 110 | 250 | 15 | IP4X | 315
IN5TGG315460701 | MULTImatic | 154 | 400 | 15 | IP4X | 380
IN5TGG319860701 | MULTImatic | 198 | 400 | 15 | IP4X | 460
IN5TGG324260701 | MULTImatic | 242 | 630 | 28 | IP4X | 520
IN5TGG326460701 | MULTImatic | 264 | 630 | 28 | IP4X | 580
IN5TGG330860701 | MULTImatic | 308 | 2x400 | 15 | IP4X | 740
IN5TGG333060701 | MULTImatic | 330 | 2x400 | 15 | IP4X | 770
IN5TGG335260701 | MULTImatic | 352 | 2x400 | 15 | IP4X | 800
IN5TGG339660701 | MULTImatic | 396 | 2x630 | 28 | IP4X | 860
IN5TGG344060701 | MULTImatic | 440 | 2x630 | 28 | IP4X | 920
IN5TGG348460701 | MULTImatic | 484 | 2x630 | 28 | IP4X | 980
IN5TGG352860701 | MULTImatic | 528 | 2x630 | 28 | IP4X | 1040

Merkmale / technische Spezifikationen

• Nennspannung Ue: 480 V
• Nennspannung des Kondensators Un: 550 V
• Maximale Betriebsspannung Umax: 600 V
• Ausgelegt für 60 Hz Industrie-Netze
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Entkoppelungsfrequenz fD: 216 Hz
• MULTImatic-Konfigurationen decken Blindleistungsbereiche 110–528 (Ue=480 V) mit unterschiedlichen Trennern und Icc-Werten ab
