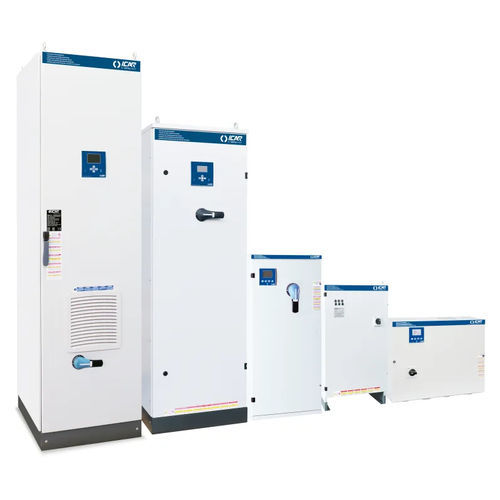

PFC-System VP20

Übersicht
Modulare Kompensationslösungen zur Leistungsfaktorverbesserung auf Basis metallisierter Polypropylen‑Plus‑Kondensatoren mit hohem Gradient. Verfügbar als feste Batteriesysteme und automatische Systeme in verschiedenen Schutzarten und Rack‑Konfigurationen. Geeignet für industrielle Netze 400–415 V.

Technische Spezifikationen
Nennsystemspannung Ue: 400–415 V
Nennspannung des Kondensators Un: 460 V
Maximale Betriebswicklung des Kondensators Umax: 500 V
Frequenz: 50 Hz
THDIR (Gesamtharmonische Verzerrung des Stroms): ≤ 27%

Feste Kompensation - SUPERriphaso
Teilenummer | Name | Blindleistung Ue=400V (kVAr) | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IA3ZLK175050001 | SUPERriphaso | 5.5 | IP40 | 2.1

Automatische Kompensation - MINImatic
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | Lasttrennschalter (A) | Icc | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IF2ZLF237550652 | MINImatic | 30 | 28 | 125 | 9 | IP3X | 81
IF2ZLF252550652 | MINImatic | 42 | 39 | 125 | 9 | IP3X | 84
IF2ZLF275050652 | MINImatic | 60 | 56 | 250 | 9 | IP3X | 94
IF2ZLF290050652 | MINImatic | 73 | 68 | 250 | 9 | IP3X | 106
IF2ZLF311250652 | MINImatic | 90 | 84 | 250 | 9 | IP3X | 115
IF2ZLF313550652 | MINImatic | 108 | 101 | 400 | 9 | IP3X | 126
IF2ZLF315050652 | MINImatic | 120 | 112 | 400 | 9 | IP3X | 132

Automatische Kompensation - MINImatic IP55
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | Lasttrennschalter (A) | Icc | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IJ2ZLF237550654 | MINImatic IP55 | 30 | 28 | 125 | 9 | IP55 | 81
IJ2ZLF254550654 | MINImatic IP55 | 42 | 39 | 125 | 9 | IP55 | 84
IJ2ZLF275050654 | MINImatic IP55 | 60 | 56 | 250 | 9 | IP55 | 94
IJ2ZLF290050654 | MINImatic IP55 | 73 | 68 | 250 | 9 | IP55 | 106
IJ2ZLF311250654 | MINImatic IP55 | 90 | 84 | 250 | 9 | IP55 | 115
IJ2ZLF313550654 | MINImatic IP55 | 108 | 101 | 400 | 9 | IP55 | 126
IJ2ZLF315050654 | MINImatic IP55 | 120 | 112 | 400 | 9 | IP55 | 132

Automatische Kompensation - MULTImatic
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | Lasttrennschalter (A) | Icc | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IN2ZLF316550700 | MULTImatic | 133 | 124 | 400 | 25 | IP4X | 240
IN2ZLF320650700 | MULTImatic | 166 | 155 | 400 | 25 | IP4X | 280
IN2ZLF324850700 | MULTImatic | 199 | 186 | 630 | 25 | IP4X | 300
IN2ZLF328950700 | MULTImatic | 232 | 217 | 630 | 25 | IP4X | 340
IN2ZLF333050700 | MULTImatic | 265 | 248 | 630 | 25 | IP4X | 360
IN2ZLF337150700 | MULTImatic | 297 | 278 | 630 | 25 | IP4X | 400
IN2ZLF341350700 | MULTImatic | 331 | 309 | 800 | 50 | IP4X | 420
IN2ZLF345450700 | MULTImatic | 364 | 340 | 800 | 50 | IP4X | 490
IN2ZLF349550700 | MULTImatic | 397 | 371 | 800 | 50 | IP4X | 505
IN2ZLF353650700 | MULTImatic | 430 | 402 | 2x630 | 25 | IP4X | 640
IN2ZLF357850700 | MULTImatic | 463 | 433 | 2x630 | 25 | IP4X | 660
IN2ZLF361950700 | MULTImatic | 496 | 464 | 2x630 | 25 | IP4X | 700
IN2ZLF366050700 | MULTImatic | 530 | 495 | 2x630 | 25 | IP4X | 720
IN2ZLF370150700 | MULTImatic | 563 | 526 | 2x630 | 25 | IP4X | 740
IN2ZLF374350700 | MULTImatic | 596 | 557 | 2x800 | 50 | IP4X | 760
IN2ZLF378450700 | MULTImatic | 628 | 587 | 2x800 | 50 | IP4X | 820
IN2ZLF382550700 | MULTImatic | 662 | 619 | 2x800 | 50 | IP4X | 840
IN2ZLF390850700 | MULTImatic | 730 | 682 | 2x800 | 50 | IP4X | 980
IN2ZLF399050700 | MULTImatic | 796 | 744 | 2x800 | 50 | IP4X | 1010

Automatische Kompensation - MULTImatic IP55
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | Lasttrennschalter (A) | Icc | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IP2ZLF316550700 | MULTImatic IP55 | 133 | 124 | 400 | 25 | IP55 | 240
IP2ZLF320650700 | MULTImatic IP55 | 166 | 155 | 400 | 25 | IP55 | 280
IP2ZLF324850700 | MULTImatic IP55 | 199 | 186 | 630 | 25 | IP55 | 300
IP2ZLF328950700 | MULTImatic IP55 | 232 | 217 | 630 | 25 | IP55 | 340
IP2ZLF333050700 | MULTImatic IP55 | 265 | 248 | 630 | 25 | IP55 | 360
IP2ZLF337150700 | MULTImatic IP55 | 297 | 278 | 630 | 25 | IP55 | 400
IP2ZLF341350700 | MULTImatic IP55 | 331 | 309 | 800 | 50 | IP55 | 420
IP2ZLF345450700 | MULTImatic IP55 | 364 | 340 | 800 | 50 | IP55 | 490
IP2ZLF349550700 | MULTImatic IP55 | 397 | 371 | 800 | 50 | IP55 | 505
IP2ZLF353650700 | MULTImatic IP55 | 430 | 402 | 2x630 | 25 | IP55 | 640
IP2ZLF357850700 | MULTImatic IP55 | 463 | 433 | 2x630 | 25 | IP55 | 660
IP2ZLF361950700 | MULTImatic IP55 | 496 | 464 | 2x630 | 25 | IP55 | 700
IP2ZLF366050700 | MULTImatic IP55 | 530 | 495 | 2x630 | 25 | IP55 | 720
IP2ZLF370150700 | MULTImatic IP55 | 563 | 526 | 2x630 | 25 | IP55 | 740
IP2ZLF374350700 | MULTImatic IP55 | 596 | 557 | 2x800 | 50 | IP55 | 760
IP2ZLF378450700 | MULTImatic IP55 | 628 | 587 | 2x800 | 50 | IP55 | 820
IP2ZLF382550700 | MULTImatic IP55 | 662 | 619 | 2x800 | 50 | IP55 | 840
IP2ZLF390850700 | MULTImatic IP55 | 730 | 682 | 2x800 | 50 | IP55 | 980
IP2ZLF399050700 | MULTImatic IP55 | 796 | 744 | 2x800 | 50 | IP55 | 1010

Racks - MINIrack
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IW2ZLF175050000 | MINIrack | 6 | 5.6 | IP00 | 10
IW2ZLF215050000 | MINIrack | 12 | 11.2 | IP00 | 11
IW2ZLF222550000 | MINIrack | 18 | 16.8 | IP00 | 13
IW2ZLF230050000 | MINIrack | 24 | 22.4 | IP00 | 14
IW2ZLF237550000 | MINIrack | 32 | 30 | IP00 | 16

Racks - MULTIrack
Teilenummer | Name | Blindleistung Ue=415V (kVAr) | Blindleistung Ue=400V (kVAr) | IP‑Schutz | Gewicht (kg) | Datenblatt verfügbar
IX2ZLF241250000 | MULTIrack | 33 | 31 | IP00 | 19
IX2ZLF282550000 | MULTIrack | 70 | 62 | IP00 | 27

Technische Merkmale

• Typ: Systeme zur Leistungsfaktor‑Korrektur (fest und automatisch)
• Kondensatortyp: metallisierte Polypropylen‑Plus‑Kondensatoren mit hohem Gradient
• Nenn‑Versorgungsspannung: 400–415 V
• Nennspannung Kondensator: 460 V
• Maximale Betriebs‑Spannung Kondensator: 500 V
• Frequenz: 50 Hz
• THDIR: ≤ 27%
• Schutzarten je nach Modell (IP00 / IP3X / IP4X / IP40 / IP55)
• Verschiedene Chassis / Rack‑Optionen (MINIrack, MULTIrack) und Systemgrößen (MINImatic, MULTImatic, SUPERriphaso)
