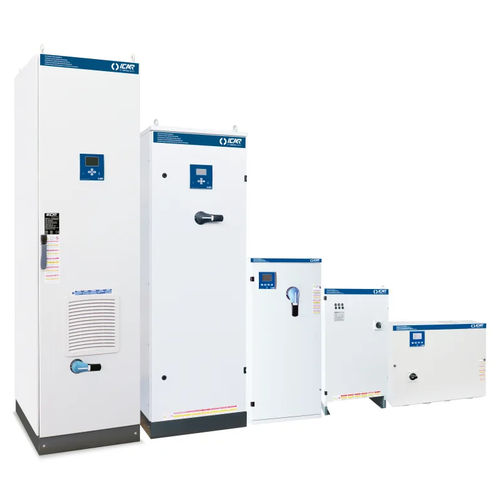

PFC-System FH20-60Hz-230V

Übersicht
Die Leistungsfaktorkorrektur erhöht die Energieeffizienz, reduziert Spannungsabfälle und Stromoberwellen und hilft, Abrechnungsstrafen wegen schlechtem Leistungsfaktor zu vermeiden.

Produkt
LÖSUNGEN ZUR LEISTUNGSFAKTORKOMPENSATION MIT METALLISIERTEN POLYPROPYLENKONDENSATOREN MIT HOHEM GRADIENT — MULTImatic‑Familie.

Technische Daten
Nennspannung Ue: 230 V
Nennspannung des Kondensators Un: 350 V
Maximale Betriebsspannung Umax: 385 V
Frequenz: 60 Hz
THDIR%: 100%
I250Hz%: ≤25%
THDVR%: ≤6%
Entstimmungsfrequenz fD: 216 Hz

MULTImatic - Verfügbare Konfigurationen (Auswahl)
Teilenummer | Scheinleistung Ue=230V | Lasttrenner | Icc | Schutzart | Gewicht
IN7ABB288060701 | 88 VA | 400 | 25 | IP4X | 250 kg
IN7ABB313860701 | 138 VA | 630 | 25 | IP4X | 315 kg
IN7ABB318860701 | 188 VA | 800 | 50 | IP4X | 380 kg
IN7ABB323860701 | 238 VA | 1250 | 50 | IP4X | 460 kg
IN7ABB328860701 | 288 VA | 1250 | 50 | IP4X | 520 kg
IN7ABB335060701 | 350 VA | 2x800 | 50 | IP4X | 740 kg
IN7ABB340060701 | 400 VA | 2x800 | 50 | IP4X | 800 kg
IN7ABB345060701 | 450 VA | 2x1250 | 50 | IP4X | 860 kg
IN7ABB350060701 | 500 VA | 2x1250 | 50 | IP4X | 920 kg
IN7ABB355060701 | 550 VA | 2x1250 | 50 | IP4X | 980 kg
IN7ABB360060701 | 600 VA | 2x1250 | 50 | IP4X | 1040 kg

Merkmale / technische Details

• Nennspannung (Ue): 230 V
• Nennspannung des Kondensators (Un): 350 V
• Maximale Betriebsspannung (Umax): 385 V
• Frequenz: 60 Hz
• THDIR%: 100%
• I250Hz%: ≤25%
• THDVR%: ≤6%
• Entstimmungsfrequenz (fD): 216 Hz
• MULTImatic‑Konfigurationen verfügbar mit Scheinleistungen von 88 VA bis 600 VA (siehe Auswahl oben)
• Lasttrenner und Kurzschlussstrom (Icc) variieren je nach Konfiguration
• Schutzart für die aufgeführten Konfigurationen: IP4X
