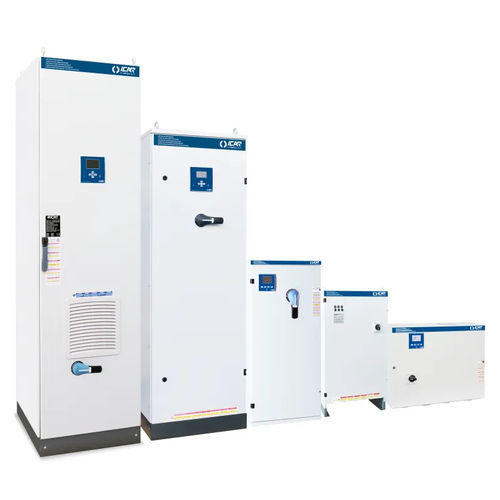

Gedrosselter PFC-System FH30

Überblick
FH30 ist eine modulare, abgestimmte Lösung zur Blindleistungskompensation auf Basis metallisierter Polypropylenkondensatoren mit hohem Gradient. Die Baureihe umfasst Ausführungen mit Sperrreaktoren zur Begrenzung von Resonanzen und zur Sicherstellung der Netzverträglichkeit in industriellen Niederspannungsnetzen.

Technische Daten
Nennspannung Ue: 400–415 V
Nennspannung des Kondensators Un: 550 V
Maximale Betriebsspannung Umax: 600 V
Frequenz: 50 Hz
THDIR: 100%
I250Hz: >25%
THDVR: ≤6%
Abstimmfrequenz fD: 135 Hz

Verfügbare Konfigurationen
MINImatic, MULTImatic, MULTImatic IP55, MINIrack, MULTIrack, EUROrack.
Leistungsbereich (Blindleistung): 5,5 kVAr – 1027 kVAr je nach Modell und Konfiguration.

Typische Anwendungen
Industrielle Niederspannungsnetze mit Bedarf an blindleistungs‑kompensation und Schwingungsdämpfung: Produktionsanlagen, Klima‑/Lüftungsanlagen, Motorsteuerzentralen und Verteilerschränke.

Bestellung und Dokumentation
Jede Ausführung ist über Teilenummern und wählbare Lasttrennschalter/Trenner gekennzeichnet. Ausführliche Modelltabellen und technische Datenblätter (Listenkarten) sind als PDF auf der Produktseite oder auf Anfrage verfügbar.

Eigenschaften / technische Daten

• Produktfamilie: FH30
• Anwendung: Blindleistungskompensation mit metallisierten Polypropylenkondensatoren
• Nennspannung Ue: 400–415 V
• Nennspannung Kondensator Un: 550 V
• Maximale Betriebsspannung Umax: 600 V
• Betriebsfrequenz: 50 Hz
• THDIR: 100%
• I250Hz: >25%
• THDVR: ≤6%
• Abstimmfrequenz fD: 135 Hz
