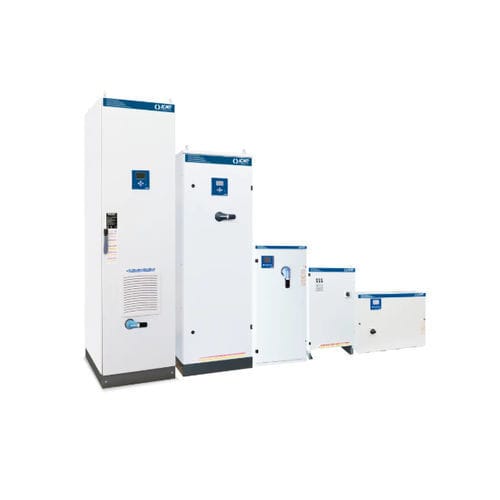

PFC-System FV25

Übersicht
Lösungen zur Kompensation des Leistungsfaktors mit metallisierten Polypropylen-Kondensatoren High Gradient PLUS, erhältlich als feste, automatische und Rack‑Varianten für Niederspannungsnetze.

Technische Daten
Serie / Modell: FV25
Kondensator-Technologie: metallisierte Polypropylen-Kondensatoren High Gradient PLUS
Nennsystemspannung (Ue): 400 V
Nennspannung Kondensator (Un): 460 V
Maximale Betriebs­spannung (Umax): 500 V
Betriebsfrequenz: 50 Hz
THDIR%: 100%
I bei 250 Hz (I250Hz%): ≤25%
THDVR%: ≤6%
Sperrfrequenz (fD): 180 Hz

Produktfamilien — MICROfix (detuned feste Kompensation)
IB5AFF212550988 | MICROfix | 12,5 kVAr | Icc 50 | IP3X | 30 kg
IB5AFF225050988 | MICROfix | 25 kVAr | Icc 50 | IP3X | 36 kg
IB5AFF250050988 | MICROfix | 50 kVAr | Icc 50 | IP3X | 41 kg

Produktfamilien — MULTImatic (detuned automatische Kompensation)
IN5VFF288050701 | MULTImatic | 88 kVAr | Trennschalter 250 | Icc 17 | IP4X | 250 kg
IN5VFF322550701 | MULTImatic | 225 kVAr | Trennschalter 630 | Icc 25 | IP4X | 460 kg
IN5VFF340050701 | MULTImatic | 400 kVAr | Trennschalter 2x630 | Icc 25 | IP4X | 800 kg
IN5VFF390050701 | MULTImatic | 900 kVAr | Trennschalter 3x800 | Icc 50 | IP4X | 1560 kg

Produktfamilien — MULTImatic IP55 (detuned automatisch, IP55)
IP5VFF288050701 | MULTImatic IP55 | 88 kVAr | Trennschalter 250 | Icc 17 | IP55 | 250 kg
IP5VFF322550701 | MULTImatic IP55 | 225 kVAr | Trennschalter 630 | Icc 25 | IP55 | 460 kg
IP5VFF340050701 | MULTImatic IP55 | 400 kVAr | Trennschalter 2x630 | Icc 25 | IP55 | 800 kg
IP5VFF390050701 | MULTImatic IP55 | 900 kVAr | Trennschalter 3x800 | Icc 50 | IP55 | 1560 kg

Produktfamilien — MULTIrack (detuned Racks)
IX5VFF225050010 | MULTIrack | 25 kVAr | IP00
IX5VFF237550010 | MULTIrack | 37,5 kVAr | IP00
IX5VFF250050010 | MULTIrack | 50 kVAr | IP00

Hinweise
Die Varianten decken einen weiten Bereich reaktiver Leistungen ab (12,5 kVAr–900 kVAr). Technische Datenblätter (PDF) sind für jede Referenz verfügbar. Die Auswahl richtet sich nach benötigter Blindleistung, Kurzschlussstrom (Icc) und IP‑Schutzart.

Eigenschaften / technische Spezifikationen

• Serie / Modell: FV25
• Kondensator-Technologie: metallisierte Polypropylen-Kondensatoren High Gradient PLUS
• Nennsystemspannung (Ue): 400 V
• Nennspannung Kondensator (Un): 460 V
• Maximale Betriebs­spannung (Umax): 500 V
• Betriebsfrequenz: 50 Hz
• THDIR%: 100%
• I bei 250 Hz (I250Hz%): ≤25%
• THDVR%: ≤6%
• Sperrfrequenz (fD): 180 Hz
