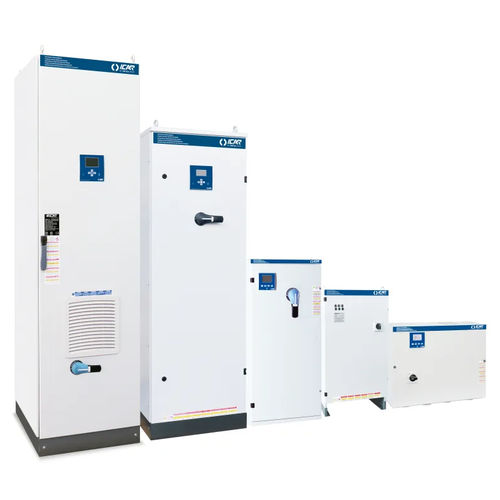

PFC-Modul FH30.S

Produktübersicht
Leistungsfaktorkompensationslösungen mit hochgradientigen metallisierten Polypropylen-Kondensatoren, ausgelegt für industrielle Netze mit 400–415 V. MULTImatic-Varianten bieten ein Spektrum an Blindleistungen mit integrierten Schalt- und Schutzoptionen.

Technische Daten (Zusammenfassung)
Nennspannung Ue: 400-415 V
Nennspannung des Kondensators Un: 550 V
Maximale Betriebsspannung Umax: 600 V
Frequenz: 50 Hz
THDIR%: 100%
I250Hz%: >25%
THDVR%: ≤6%
Abstimmfrequenz fD: 135 Hz

MULTImatic — Verfügbare Varianten (Auswahl)
Teilenummer | Name | Blindleistung Ue=415V | Blindleistung Ue=400V | Trenner | Icc | IP-Schutzart | Gewicht
IU7JFF260050872 | MULTImatic | 65 | 60 | 250 | 17 | IP4X | 260 kg
IU7JFF310050872 | MULTImatic | 107 | 100 | 250 | 17 | IP4X | 300 kg
IU7JFF314050872 | MULTImatic | 150 | 140 | 400 | 25 | IP4X | 350 kg
IU7JFF318050872 | MULTImatic | 193 | 180 | 400 | 25 | IP4X | 380 kg
IU7JFF322050872 | MULTImatic | 235 | 220 | 630 | 25 | IP4X | 400 kg
IU7JFF324050872 | MULTImatic | 257 | 240 | 630 | 25 | IP4X | 420 kg
IU7JFF328050872 | MULTImatic | 300 | 280 | 2x400 | 25 | IP4X | 670 kg
IU7JFF332050872 | MULTImatic | 342 | 320 | 2x400 | 25 | IP4X | 700 kg
IU7JFF336050872 | MULTImatic | 385 | 360 | 2x630 | 25 | IP4X | 725 kg
IU7JFF340050872 | MULTImatic | 428 | 400 | 2x630 | 25 | IP4X | 760 kg
IU7JFF344050872 | MULTImatic | 471 | 440 | 2x630 | 25 | IP4X | 780 kg
IU7JFF348050872 | MULTImatic | 514 | 480 | 2x630 | 25 | IP4X | 800 kg

Eigenschaften / technische Spezifikationen

• System: Leistungsfaktorkorrektur-Lösungen mit hochgradientigen metallisierten Polypropylen-Kondensatoren.
• Versorgungs-Nennspannung Ue: 400-415 V.
• Kondensator-Nennspannung Un: 550 V; maximale Betriebsspannung Umax: 600 V.
• Betriebsfrequenz: 50 Hz.
• THDIR (zulässige Oberschwingungsverzerrung im Strom): 100%.
• I250Hz (Strom bei 250 Hz): >25%.
• THDVR (Spannungsoberschwingungsverzerrung): ≤6%.
• Abstimmfrequenz fD: 135 Hz.
• Verfügbare MULTImatic-Varianten decken Blindleistungen von 60 bis 514 kVAr (je nach Ue) ab, mit unterschiedlichen Trennern und Icc-Werten; Schutzart IP4X; Gewicht variiert je nach Referenz.
• Technische Datenblätter / Listungskarten (PDF) sind für jede MULTImatic-Referenz verfügbar.
