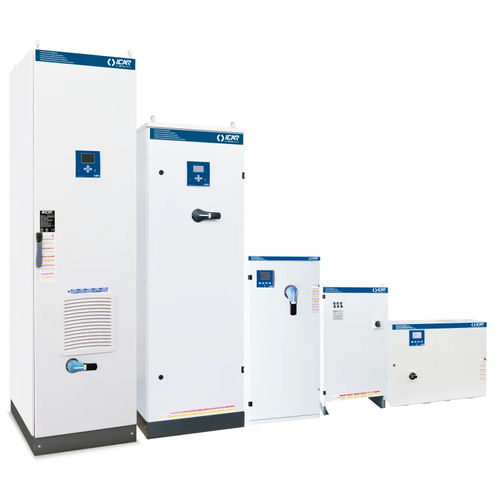

Gedrosselter PFC-System FH20

Beschreibung
FH20 ist eine Produktfamilie abgestimmter Leistungsfaktorkorrekturlösungen mit metallisierten Polypropylen‑Kondensatoren hoher Feldstärke. Die Reihe dient zur Steigerung der Energieeffizienz, Reduzierung von Stromharmonischen und Spannungsabfällen sowie zur Vermeidung von Tarifstrafen.

Produktpalette und Konfigurationen

• MICROfix: feste Kompensationsmodule mit Sperrwiderständen.
• MINImatic / MINImatic IP55: abgestimmte automatische Korrektursysteme mit verschiedenen IP‑Klassen.
• MIDImatic: automatische Systeme mit höherer Kapazität in Standardgehäusen.
• MULTImatic / MULTImatic IP55: leistungsstarke automatische Systeme mit mehreren Trennoptionen.
• MINIrack / MULTIrack / EUROrack: modulare Racklösungen mit Sperwiderständen für skalierbare Installationen.

Typische technische Daten (Kurzfassung)

• Nennnetzspannung Ue: 400–415 V
• Nennspannung des Kondensators Un: 550 V
• Maximale Betriebs­spannung Umax: 600 V
• Frequenz: 50 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Abstimmfrequenz fD: 180 Hz

Beispielkonfigurationen (Auswahl)

• MICROfix IB4FFK212550988 — 13,5 kVAr (Ue=415V) / 12,5 kVAr (Ue=400V); Lasttrenner 40 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK225050988 — 27 kVAr (415V) / 25 kVAr (400V); Lasttrenner 80 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK250050988 — 54 kVAr (415V) / 50 kVAr (400V); Lasttrenner 125 A; Icc 50 kA; IP3X.
• MINImatic IF7AFF210050662 — 11 kVAr (415V) / 10 kVAr (400V); Lasttrenner 125 A; Icc 9 kA; IP3X; Gewicht 41 kg.
• MINImatic IP55 IJ7AFF210050817 — 11 kVAr (415V) / 10 kVAr (400V); Lasttrenner 125 A; Icc 9 kA; IP55; Gewicht 41 kg.
• MIDImatic IL4FFF311050892 — 116 kVAr (415V) / 110 kVAr (400V); Lasttrenner 250 A; Icc 15 kA; IP3X; Gewicht 205 kg.
• MULTImatic IN7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); Lasttrenner 250 A; Icc 17 kA; IP4X; Gewicht 220 kg.
• MULTImatic IP55 IP7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); Lasttrenner 250 A; Icc 17 kA; IP55; Gewicht 220 kg.
• MINIrack IW7TFK150050010 — 5,5 kVAr (415V) / 5 kVAr (400V); IP00; Gewicht 14 kg. MINIrack‑Varianten bis ~21 kVAr pro Rack.
• MULTIrack IX7TFF220050010 — 21 kVAr (415V) / 20 kVAr (400V); IP00; Gewicht 25 kg.
• EUROrack IY7TFK212550360 — 12,5 kVAr (400V); IP00.

Hinweise

• Verschiedene Gehäuseklassen und Trennoptionen verfügbar (IP00, IP3X, IP4X, IP55).
• Die Produktfamilie deckt Leistungen von wenigen kVAr bis zu mehreren hundert kVAr ab; die Auswahl erfolgt nach Standortanforderungen und Kurzschlussstrom.
• Zu jeder Artikelnummer ist ein spezifisches Datenblatt / Listblatt verfügbar.
