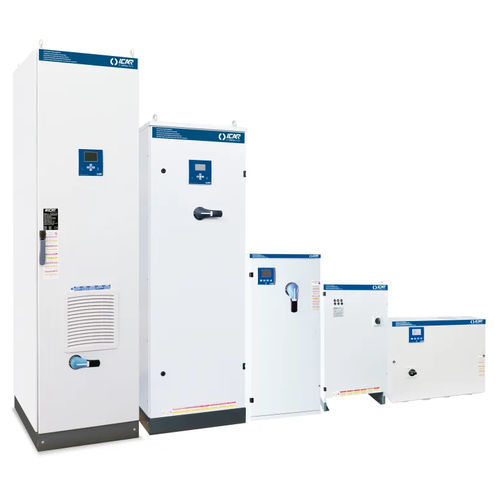

PFC-System HP30-60Hz-480V

Produktübersicht
Leistungsfaktorkorrektursystem (PFC) mit hochgradientigen metallisierten Polypropylen-Kondensatoren. Ausgelegt für 480V, 60Hz Netze; verfügbar als automatische MULTImatic-Einheiten und EUROrack-Kondensatorracks.

Technische Daten (Zusammenfassung)
Nennspannung Ue: 480V
Nennspannung des Kondensators Un: 480V
Maximale Betriebsspannung Umax: 528V
Frequenz: 60 Hz
THDIR%: ≤12%

Automatisches PFC-System — MULTImatic (Auswahl)

• IN2DGG275060700 | MULTImatic | 75 kVAr | Lasttrennschalter 250 A | Icc 15 kA | IP4X | 145 kg
• IN2DGG315060700 | MULTImatic | 150 kVAr | Lasttrennschalter 400 A | Icc 15 kA | IP4X | 160 kg
• IN2DGG322560700 | MULTImatic | 225 kVAr | Lasttrennschalter 400 A | Icc 15 kA | IP4X | 175 kg
• IN2DGG330060700 | MULTImatic | 300 kVAr | Lasttrennschalter 630 A | Icc 28 kA | IP4X | 190 kg
• IN2DGG337560700 | MULTImatic | 375 kVAr | Lasttrennschalter 800 A | Icc 28 kA | IP4X | 210 kg
• IN2DGG345060700 | MULTImatic | 450 kVAr | Lasttrennschalter 800 A | Icc 28 kA | IP4X | 230 kg
• IN2DGG352560700 | MULTImatic | 525 kVAr | Lasttrennschalter 1250 A | Icc 28 kA | IP4X | 270 kg
• IN2DGG360060700 | MULTImatic | 600 kVAr | Lasttrennschalter 2x630 A | Icc 28 kA | IP4X | 420 kg
• IN2DGG367560700 | MULTImatic | 675 kVAr | Lasttrennschalter 2x630 A | Icc 28 kA | IP4X | 500 kg
• IN2DGG375060700 | MULTImatic | 750 kVAr | Lasttrennschalter 2x800 A | Icc 28 kA | IP4X | 520 kg
• IN2DGG382560700 | MULTImatic | 825 kVAr | Lasttrennschalter 2x800 A | Icc 28 kA | IP4X | 560 kg
• IN2DGG390060700 | MULTImatic | 900 kVAr | Lasttrennschalter 2x800 A | Icc 28 kA | IP4X | 580 kg
• IN2DGG397560700 | MULTImatic | 975 kVAr | Lasttrennschalter 2x1250 A | Icc 50 kA | IP4X | 620 kg

Racks — EUROrack (Auswahl)

• IY0SGG225060359 | EUROrack | 25 kVAr | IP00
• IY0SGG250060359 | EUROrack | 50 kVAr | IP00
• IY0SGG275060359 | EUROrack | 75 kVAr | IP00
• IY0SGG310060359 | EUROrack | 100 kVAr | IP00

Merkmale / technische Eigenschaften

• Marke: Ortea Next
• Serie: HP30
• Produkttyp: Leistungsfaktorkorrektursystem mit hochgradientigen metallisierten Polypropylen-Kondensatoren
• Nennspannung Ue: 480V
• Nennspannung des Kondensators Un: 480V
• Maximale Betriebsspannung Umax: 528V
• Frequenz: 60 Hz
• THDIR%: ≤12%
• Verfügbare automatische MULTImatic-Varianten (Beispiele in kVAr): 75, 150, 225, 300, 375, 450, 525, 600, 675, 750, 825, 900, 975
• Schutzart MULTImatic: IP4X (aufgelistete Einheiten)
• Schutzart EUROrack: IP00 (aufgelistete Einheiten)
