PFC-System HP10-60Hz-230V

Übersicht

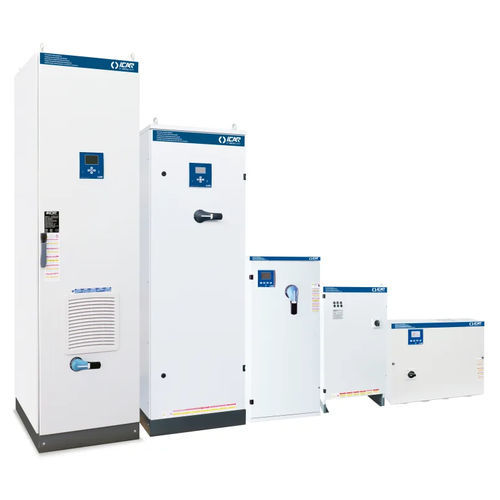

Die Produktfamilie HP10 bietet Lösungen zur Leistungsfaktorkorrektur (PFC) auf Basis von metallisierten Polypropylen-Kondensatoren mit hohem Gradient für 230 V, 60 Hz Netze. Verfügbar als feste Kondensatorbänke und automatische Bänke in mehreren Serien (MICROfix, MICROmatic, MINImatic, MULTImatic). Wichtige elektrische Kenndaten: Nennspannung des Kondensators Un = 350 V, maximale Betriebs­spannung Umax = 385 V und THDIR ≤ 20 %. Die Systeme sind mit empfohlenen Lasttrennschaltern, Kurzschlussstromwerten (Icc) und IP-Schutzarten spezifiziert, um die industrielle Integration zu erleichtern.

Verfügbare Konfigurationen
Feste PFC — MICROfix (Beispiele)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IB3DBB160060987 | MICROfix | 6 | 40 | 50 | IP3X | 12
IB3DBB180060987 | MICROfix | 8 | 40 | 50 | IP3X | 13
IB3DBB212060987 | MICROfix | 12 | 80 | 50 | IP3X | 15
IB3DBB216060987 | MICROfix | 16 | 80 | 50 | IP3X | 18
IB3DBB220060987 | MICROfix | 20 | 80 | 50 | IP3X | 20

Automatische PFC — MICROmatic (Beispiele)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IC0ABB150060652 | MICROmatic | 5 | 63 | 50 | IP3X | 12
IC0ABB175060652 | MICROmatic | 7.5 | 63 | 50 | IP3X | 13
IC0ABB210060652 | MICROmatic | 10 | 80 | 50 | IP3X | 16
IC0ABB213060652 | MICROmatic | 13 | 80 | 50 | IP3X | 14
IC0ABB217060652 | MICROmatic | 17 | 80 | 50 | IP3X | 17
IC0ABB220060652 | MICROmatic | 20 | 100 | 50 | IP3X | 18
IC0ABB223060652 | MICROmatic | 23 | 100 | 50 | IP3X | 20
IC0ABB227060652 | MICROmatic | 27 | 100 | 50 | IP3X | 22

Automatische PFC — MINImatic (Beispiele)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IF0ABB230060652 | MINImatic | 30 | 250 | 9 | IP3X | 41
IF0ABB242060652 | MINImatic | 42 | 250 | 9 | IP3X | 47
IF0ABB251060652 | MINImatic | 51 | 315 | 9 | IP3X | 51
IF0ABB262060652 | MINImatic | 62 | 315 | 9 | IP3X | 54
IF0ABB272060652 | MINImatic | 72 | 400 | 9 | IP3X | 60
IF0ABB278060652 | MINImatic | 78 | 500 | 9 | IP3X | 65
IF0ABB290060652 | MINImatic | 90 | 500 | 9 | IP3X | 69

Automatische PFC — MULTImatic (Beispiele)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IN0ABB312060700 | MULTImatic | 120 | 800 | 50 | IP4X | 190
IN0ABB315060700 | MULTImatic | 150 | 1250 | 50 | IP4X | 210
IN0ABB318060700 | MULTImatic | 180 | 1250 | 50 | IP4X | 230
IN0ABB321060700 | MULTImatic | 210 | 1250 | 50 | IP4X | 270
IN0ABB324060700 | MULTImatic | 240 | 2x800 | 50 | IP4X | 420
IN0ABB327060700 | MULTImatic | 270 | 2x800 | 50 | IP4X | 500
IN0ABB330060700 | MULTImatic | 300 | 2x1250 | 50 | IP4X | 520
IN0ABB333060700 | MULTImatic | 330 | 2x1250 | 50 | IP4X | 560
IN0ABB336060700 | MULTImatic | 360 | 2x1250 | 50 | IP4X | 580
IN0ABB339060700 | MULTImatic | 390 | 2x1250 | 50 | IP4X | 620
IN0ABB342060700 | MULTImatic | 420 | 2x1250 | 50 | IP4X | 660

Technische Daten
Nennspannung Ue: 230 V
Nennspannung des Kondensators Un: 350 V
Maximale Betriebs­spannung Umax: 385 V
Frequenz: 60 Hz
THDIR%: ≤20 %

• Modell: HP10 (Produktfamilie)
• Verfügbare Serien: MICROfix (feste Bänke), MICROmatic (kleine automatische), MINImatic (mittlere automatische), MULTImatic (große automatische)
• Reaktive Leistung (Beispiele): 5 kVAr bis 420 kVAr, abhängig von Serie und Konfiguration
• IP-Schutzart: IP3X für MICROfix/MICROmatic/MINImatic; IP4X für MULTImatic-Varianten
• Angaben je Konfiguration: Artikelnummer, Serienname, Blindleistung bei Ue=230 V, empfohlenes Lasttrennschalter­rating, Kurzschlussstrom (Icc), Schutzart und Gewicht

Anmerkungen
Wählen Sie die Konfiguration entsprechend der benötigten Blindleistung, der Icc-Fähigkeit und den IP-Anforderungen vor Ort. Für Spezifikationsunterstützung und Bestellung geben Sie dem Lieferanten die Netzparameter (Ue, erwarteter Icc) und die Installationsbedingungen an.
