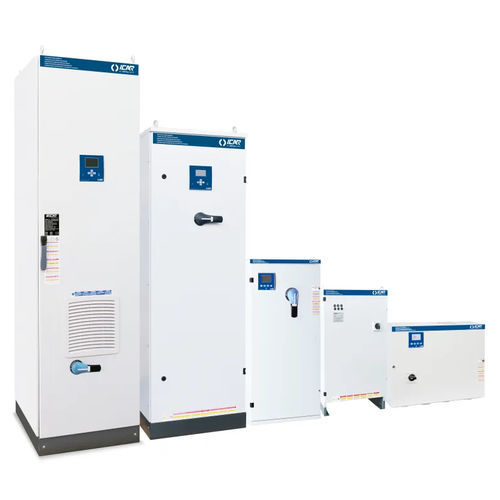

PFC-System HP30

Übersicht
Kompen­sationslösungen für den Leistungsfaktor (PFC) mit metallisierten Polypropylen-Kondensatoren hoher Feldstärke für Netze 400-415V.

Produktbeschreibung
Die HP30-Baureihe umfasst feste und automatische Kompensationssysteme sowie Rack-Lösungen (MINIrack, MULTIrack, EUROrack). Die Varianten decken einen großen Bereich an Wirkleistungs- bzw. Blindleistungswerten und verschiedene Schutzarten (IP) für Innen- und Außenaufstellung ab.

Technische Daten (Kurz)
Nennspannung Ue: 400-415V
Nennspannung des Kondensators Un: 550 V
Max. Betriebsspannung Umax: 600 V
Frequenz: 50 Hz
THDIR%: ≤27%

Fixes PFC-System — SUPERriphaso (Tabelle)
Artikelnummer | Name | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Schutzart | Listenkarte verfügbar
IA3DRK182550001 | SUPERriphaso | 5 | 4.4 | IP40 | ja
IA3DRK216550001 | SUPERriphaso | 10 | 8.8 | IP40 | ja

Automatisches PFC-System — MINImatic (Tabelle)
Artikelnummer | Name | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | Schutzart | Gewicht (kg) | Listenkarte verfügbar
IF0TRF280050652 | MINImatic | 49 | 45 | 125 | 9 | IP3X | 41 | ja
IF0TRF311250652 | MINImatic | 68 | 63 | 125 | 9 | IP3X | 47 | ja
IF0TRF313650652 | MINImatic | 82 | 76 | 250 | 9 | IP3X | 51 | ja
IF0TRF316050652 | MINImatic | 97 | 90 | 250 | 9 | IP3X | 54 | ja
IF0TRF319250652 | MINImatic | 117 | 108 | 250 | 9 | IP3X | 60 | ja
IF0TRF321650652 | MINImatic | 126 | 117 | 315 | 9 | IP3X | 65 | ja
IF0TRF324050652 | MINImatic | 146 | 135 | 315 | 9 | IP3X | 69 | ja

MINImatic IP55 (Tabelle)
Artikelnummer | Name | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | Schutzart | Gewicht (kg) | Listenkarte verfügbar
IJ0TRF280050654 | MINImatic IP55 | 49 | 45 | 125 | 9 | IP55 | 41 | ja
IJ0TRF311250654 | MINImatic IP55 | 68 | 63 | 125 | 9 | IP55 | 47 | ja
IJ0TRF313650654 | MINImatic IP55 | 82 | 76 | 250 | 9 | IP55 | 51 | ja
IJ0TRF316050654 | MINImatic IP55 | 97 | 90 | 250 | 9 | IP55 | 54 | ja
IJ0TRF319250654 | MINImatic IP55 | 117 | 108 | 250 | 9 | IP55 | 60 | ja
IJ0TRF321650654 | MINImatic IP55 | 126 | 117 | 315 | 9 | IP55 | 65 | ja
IJ0TRF324050654 | MINImatic IP55 | 146 | 135 | 315 | 9 | IP55 | 69 | ja
IJ0TRF327250654 | MINImatic IP55 | 165 | 153 | 400 | 9 | IP55 | 78 | ja
IJ0TRF332050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 88 | ja

MULTImatic (Tabelle)
Artikelnummer | Name | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | Schutzart | Gewicht (kg) | Listenkarte verfügbar
IN2DRF332050700 | MULTImatic | 194 | 180 | 400 | 25 | IP4X | 252 | ja
IN2DRF340050700 | MULTImatic | 243 | 225 | 630 | 25 | IP4X | 274 | ja
IN2DRF348050700 | MULTImatic | 292 | 270 | 630 | 25 | IP4X | 300 | ja
IN2DRF356050700 | MULTImatic | 340 | 315 | 800 | 50 | IP4X | 320 | ja
IN2DRF364050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 340 | ja
IN2DRF372050700 | MULTImatic | 437 | 405 | 1250 | 50 | IP4X | 526 | ja
IN2DRF380050700 | MULTImatic | 486 | 450 | 1250 | 50 | IP4X | 552 | ja
IN2DRF388050700 | MULTImatic | 535 | 495 | 1250 | 50 | IP4X | 574 | ja
IN2DRF396050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 600 | ja
IN2DRF410450700 | MULTImatic | 632 | 585 | 2x800 | 50 | IP4X | 620 | ja
IN2DRF411250700 | MULTImatic | 680 | 630 | 2x800 | 50 | IP4X | 640 | ja
IN2DRF412050700 | MULTImatic | 729 | 675 | 2x800 | 50 | IP4X | 660 | ja
IN2DRF412850700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 680 | ja
IN2DRF413650700 | MULTImatic | 826 | 765 | 2x1250 | 50 | IP4X | 705 | ja
IN2DRF414450700 | MULTImatic | 875 | 810 | 2x1250 | 50 | IP4X | 730 | ja
IN2DRF415250700 | MULTImatic | 923 | 855 | 2x1250 | 50 | IP4X | 755 | ja
IN2DRF416050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 780 | ja
IN2DRF416850700 | MULTImatic | 1021 | 945 | 2x1250 | 50 | IP4X | 805 | ja
IN2DRF417650700 | MULTImatic | 1069 | 990 | 2x1250 | 50 | IP4X | 830 | ja
IN2DRF418450700 | MULTImatic | 1118 | 1035 | 2x1250 | 50 | IP4X | 855 | ja
IN2DRF419250700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 880 | ja

MULTImatic IP55 (Tabelle)
Artikelnummer | Name | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | Schutzart | Gewicht (kg) | Listenkarte verfügbar
IP2DRF332050700 | MULTImatic IP55 | 194 | 180 | 400 | 25 | IP55 | 252 | ja
IP2DRF340050700 | MULTImatic IP55 | 243 | 225 | 630 | 25 | IP55 | 274 | ja
IP2DRF348050700 | MULTImatic IP55 | 292 | 270 | 630 | 25 | IP55 | 300 | ja
IP2DRF356050700 | MULTImatic IP55 | 340 | 315 | 800 | 50 | IP55 | 320 | ja
IP2DRF364050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 340 | ja
IP2DRF372050700 | MULTImatic IP55 | 437 | 405 | 1250 | 50 | IP55 | 526 | ja

Racks (Auszug)
MINIrack: IW0SRK216050000 | MINIrack | 9.5 | 9 | IP00 | ja
IW0SRK232050000 | MINIrack | 19 | 18 | IP00 | ja
IW0SRK2560050000 | MINIrack | 34 | 32 | IP00 | ja
IW0SRK280050268 | MINIrack | 47 | 45 | IP00 | ja

Hinweis
Die Tabellen listen Hauptvarianten, Artikelnummern und verfügbare Blindleistungen; für jede Referenz sind technische Datenblätter verfügbar.

Eigenschaften / Technische Daten

• Nennspannung Ue: 400-415V
• Nennspannung Kondensator Un: 550 V
• Max. Betriebsspannung Umax: 600 V
• Frequenz: 50 Hz
• THDIR%: ≤27%
