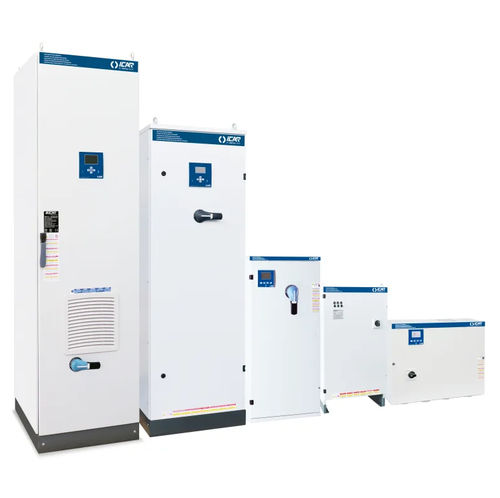

Gedrosselter PFC-System FV35

Übersicht
Automatisches entstimmtes Blindleistungskompensationssystem unter Einsatz von metallisierten Polypropylen-PLUS-Kondensatoren mit hohem Gradient. Entwickelt für industrielle 400 V-Netze zur Verbesserung des Leistungsfaktors, Begrenzung von Oberschwingungsresonanzen und zur stabilen Blindleistungskompensation bei Vorhandensein von Oberschwingungen.

Technische Daten

• Nennsystemspannung (Ue): 400 V
• Nennspannung des Kondensators (Un): 550 V
• Maximale Betriebsspannung (Umax): 600 V
• Frequenz: 50 Hz
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• Entstimmungsfrequenz (fD): 135 Hz

Entstimmte automatische Kompensationssysteme — MULTImatic (Beispiele)
Teilenummer | Name | Blindleistung Ue=400V | Trenner | Icc | IP-Klasse | Gewicht | Datenblatt
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Datenblatt verfügbar (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Datenblatt verfügbar (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Datenblatt verfügbar (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Datenblatt verfügbar (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Datenblatt verfügbar (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Datenblatt verfügbar (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Datenblatt verfügbar (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Datenblatt verfügbar (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Datenblatt verfügbar (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Datenblatt verfügbar (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Datenblatt verfügbar (PDF)

Entstimmte Racks — MULTIrack (Beispiele)
Teilenummer | Name | Blindleistung Ue=400V | IP-Klasse | Gewicht | Datenblatt
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Datenblatt verfügbar (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Datenblatt verfügbar (PDF)

Hinweise
Datenblätter und Konfigurationsunterlagen (PDF) sind für jede Referenznummer verfügbar. Zur Auswahl, Installation und für Oberschwingungsanalysen wenden Sie sich an den technischen Vertrieb.
