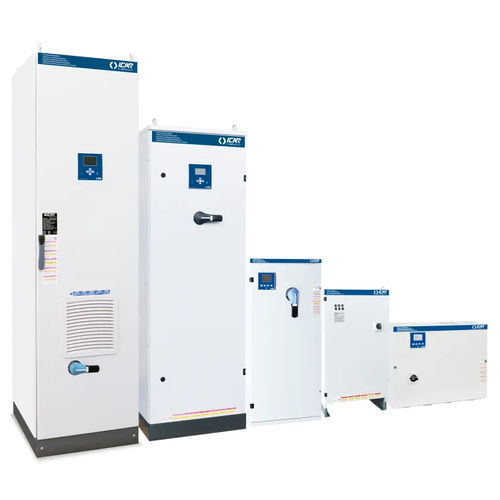

PFC-System HP20

Kurzbeschreibung
LÖSUNGEN ZUR BLINDLEISTUNGSKOMPENSATION MIT KONDENSATOREN AUS METALLISIERTEM POLYPROPYLEN MIT HOHEM GRADIENT

Übersicht
Die Blindleistungskompensation erhöht die Energieeffizienz, reduziert Spannungsabfälle und Stromoberwellen und hilft, Vertragsstrafen zu vermeiden. Die HP20-Baureihe bietet feste und automatische Konfigurationen für industrielle Anwendungen, mit verschiedenen Gehäuse- und Rackoptionen.

Technische Daten
Nennspannung Ue: 400-415 V
Nennspannung des Kondensators Un: 460 V
Maximale Betriebsspannung Umax: 500 V
Frequenz: 50 Hz
THDIR%: ≤20%

Fix PFC system - MICROfix (Tabelle)
Artikelnummer | Bezeichnung | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | IP-Schutzart | Gewicht
IB3NLK170050987 | MICROfix | 6 | 5 | 40 | 50 | IP3X | 8
IB3NLK214050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3NLK219050987 | MICROfix | 16 | 15 | 40 | 50 | IP3X | 12
IB3NLK227050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3NLK241050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3NLK254050987 | MICROfix | 44 | 40 | 125 | 50 | IP3X | 18
IB3NLK266050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20

Automatic PFC system - MICROmatic (Tabelle)
Artikelnummer | Bezeichnung | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | IP-Schutzart | Gewicht
IC0JLF214050652 | MICROmatic | 11 | 10.5 | 63 | 50 | IP3X | 12
IC0JLF222050652 | MICROmatic | 18 | 16.5 | 80 | 50 | IP3X | 16
IC0JLF230050652 | MICROmatic | 24 | 22.5 | 80 | 50 | IP3X | 17
IC0JLF238050652 | MICROmatic | 31 | 28.5 | 80 | 50 | IP3X | 20
IC0JLF244050652 | MICROmatic | 36 | 33 | 100 | 50 | IP3X | 22
IC0JLF252050652 | MICROmatic | 42 | 39 | 100 | 50 | IP3X | 24
IC0JLF260050652 | MICROmatic | 49 | 45 | 100 | 50 | IP3X | 26
IC0JLF272050652 | MICROmatic | 58 | 54 | 125 | 50 | IP3X | 29

Automatic PFC system - MINImatic (Tabelle)
Artikelnummer | Bezeichnung | Scheinleistung Ue=415V | Scheinleistung Ue=400V | Trenner | Icc | IP-Schutzart | Gewicht
IF0JLF280050652 | MINImatic | 65 | 60 | 250 | 9 | IP3X | 41
IF0JLF311250652 | MINImatic | 91 | 84 | 250 | 9 | IP3X | 47
IF0JLF313650652 | MINImatic | 110 | 102 | 250 | 9 | IP3X | 51
IF0JLF316050652 | MINImatic | 130 | 120 | 315 | 9 | IP3X | 54
IF0JLF319250652 | MINImatic | 155 | 144 | 315 | 9 | IP3X | 60
IF0JLF321650652 | MINImatic | 168 | 156 | 400 | 9 | IP3X | 65
IF0JLF324050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 69
IF0JLF327250652 | MINImatic | 220 | 204 | 500 | 9 | IP3X | 74

Automatic PFC system - MINImatic IP55 (Tabelle)
IJ0JLF280050654 | MINImatic IP55 | 65 | 60 | 250 | 9 | IP55 | 41
IJ0JLF311250654 | MINImatic IP55 | 91 | 84 | 250 | 9 | IP55 | 47
IJ0JLF313650654 | MINImatic IP55 | 110 | 102 | 250 | 9 | IP55 | 51
IJ0JLF316050654 | MINImatic IP55 | 130 | 120 | 315 | 9 | IP55 | 54
IJ0JLF319250654 | MINImatic IP55 | 155 | 144 | 315 | 9 | IP55 | 60
IJ0JLF321650654 | MINImatic IP55 | 168 | 156 | 400 | 9 | IP55 | 65
IJ0JLF324050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 69
IJ0JLF327250654 | MINImatic IP55 | 220 | 204 | 500 | 9 | IP55 | 74

Automatic PFC system - MIDImatic (Tabelle)
IL0ULF332050884 | MIDImatic | 259 | 240 | 630 | 25 | IP3X | 230
IL0ULF340050884 | MIDImatic | 324 | 300 | 800 | 30 | IP3X | 250
IL0ULF348050884 | MIDImatic | 389 | 360 | 800 | 30 | IP3X | 280

Automatic PFC system - MULTImatic (Tabelle)
IN0NLF332050700 | MULTImatic | 259 | 240 | 630 | 25 | IP4X | 252
IN0NLF340050700 | MULTImatic | 324 | 300 | 800 | 50 | IP4X | 274
IN0NLF348050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 300
IN0NLF356050700 | MULTImatic | 454 | 420 | 1250 | 50 | IP4X | 320
IN0NLF364050700 | MULTImatic | 518 | 480 | 1250 | 50 | IP4X | 340
IN0NLF372050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 526
IN0NLF380050700 | MULTImatic | 648 | 600 | 2x800 | 50 | IP4X | 552
IN0NLF388050700 | MULTImatic | 713 | 660 | 2x800 | 50 | IP4X | 574
IN0NLF396050700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 600
IN0NLF410450700 | MULTImatic | 842 | 780 | 2x1250 | 50 | IP4X | 620
IN0NLF411250700 | MULTImatic | 907 | 840 | 2x1250 | 50 | IP4X | 640
IN0NLF412050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 670
IN0NLF412850700 | MULTImatic | 1037 | 960 | 2x1250 | 50 | IP4X | 690
IN0NLF413650700 | MULTImatic | 1102 | 1020 | 2x1250 | 50 | IP4X | 710
IN0NLF414450700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 730

Automatic PFC system - MULTImatic IP55 (Tabelle)
IP0NLF332050700 | MULTImatic IP55 | 259 | 240 | 630 | 25 | IP55 | 252
IP0NLF340050700 | MULTImatic IP55 | 324 | 300 | 800 | 50 | IP55 | 274
IP0NLF348050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 300
IP0NLF356050700 | MULTImatic IP55 | 454 | 420 | 1250 | 50 | IP55 | 320
IP0NLF364050700 | MULTImatic IP55 | 518 | 480 | 1250 | 50 | IP55 | 340
IP0NLF372050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 526
IP0NLF380050700 | MULTImatic IP55 | 648 | 600 | 2x800 | 50 | IP55 | 552
IP0NLF388050700 | MULTImatic IP55 | 713 | 660 | 2x800 | 50 | IP55 | 574
IP0NLF396050700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 600
IP0NLF410450700 | MULTImatic IP55 | 842 | 780 | 2x1250 | 50 | IP55 | 620
IP0NLF411250700 | MULTImatic IP55 | 907 | 840 | 2x1250 | 50 | IP55 | 640
IP0NLF412050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 670
IP0NLF412850700 | MULTImatic IP55 | 1037 | 960 | 2x1250 | 50 | IP55 | 690
IP0NLF413650700 | MULTImatic IP55 | 1102 | 1020 | 2x1250 | 50 | IP55 | 710
IP0NLF414450700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 730

Racks - MINIrack (Tabelle)
IW0JLK216050000 | MINIrack | 13 | 12 | IP00 | 4
IW0JLK232050000 | MINIrack | 26 | 24 | IP00 | 6
IW0JLK256050000 | MINIrack | 45 | 42 | IP00 | 11
IW0JLK280050000 | MINIrack | 65 | 60 | IP00 | 13
IW0JLK280050268 | MINIrack | 65 | 60 | IP00 | 14

Racks - MULTIrack (Tabelle)
IX0NLK280050000 | MULTIrack | 65 | 60 | IP00 | 19
IX0NLK316050000 | MULTIrack | 129 | 120 | IP00 | 27

Racks - EUROrack (Tabelle)
IY0JHK230050359 | EUROrack | 26 | 25 | IP00
IY0JHK260050359 | EUROrack | 52 | 50 | IP00
IY0JHK290050359 | EUROrack | 78 | 75 | IP00
IY0JHK312050359 | EUROrack | 104 | 100 | IP00
IY0JHK315050359 | EUROrack | 134 | 125 | IP00
IY0JHK318050359 | EUROrack | 160 | 150 | IP00

Eigenschaften / technische Spezifikationen

• Produktfamilie: Blindleistungskompensationssystem

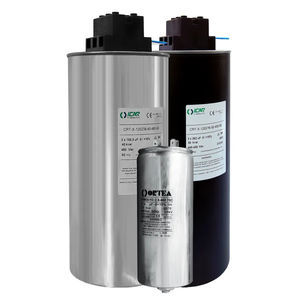

• Kondensatortechnologie: Metallisiertes Polypropylen mit hohem Gradient
• Nennspannung Ue: 400-415 V
• Nennspannung des Kondensators Un: 460 V
• Maximale Betriebsspannung Umax: 500 V
• Frequenz: 50 Hz
• THDIR%: ≤20%
• Verfügbare Konfigurationen: FIX (MICROfix), AUTOMATISCH (MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55)
• Verfügbare Racks: MINIrack, MULTIrack, EUROrack
• IP-Schutzarten: von IP00 bis IP55 je nach Modell
• Trenner- und Kurzschlussstromwerte variieren je nach Referenz (siehe Tabellen oben)
