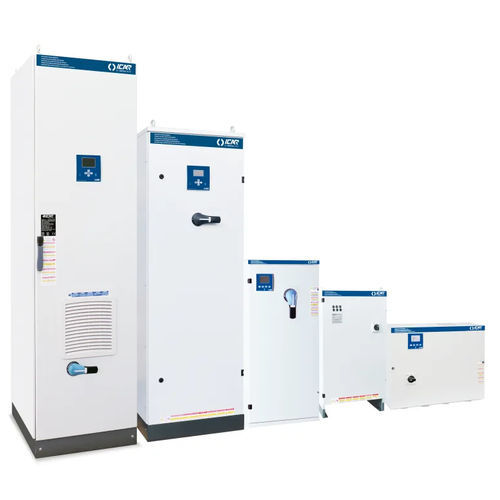

PFC-System FH20.S

Übersicht
Entstörte Blindleistungskompensationslösungen mit hochgradientigen metallisierten Polypropylenkondensatoren für industrielle Niederspannungsnetze. Entwickelt zur Bereitstellung von Blindleistung und zur Begrenzung von Resonanzen mit Netzoberwellen.

Wesentliche technische Daten

• Nennsystemspannung Ue: 400–415 V
• Nennspannung des Kondensators Un: 550 V
• Maximale Betriebsspannung Umax: 600 V
• Frequenz: 50 Hz
• THDIR: 100%
• I bei 250 Hz (I250Hz%): ≤25%
• Spannungsverzerrung (THDVR%): ≤6%
• Entstörungsfrequenz fD: 180 Hz

Verfügbare Konfigurationen

• MULTIrack (entstörte Racks): Entstörte Baugruppen für Blindleistungen Ue=400 V — 20 kVAr, 40 kVAr, 80 kVAr (z. B. Teile: IX5DFF220050893, IX5DFF240050893, IX5DFF280050893)
• MULTImatic (entstörte automatische KFP-Systeme): Automatikschränke mit Schritten von ca. 100 kVAr bis 1032 kVAr; wählbare Lasttrennschalter, Kurzschlussfestigkeit (Icc) und IP4X-Gehäuse (z. B. Teile: IU7AFF310050786 … IU7AFF396050786)
• MULTImatic IP55: Gleiche automatische Konfigurationen in IP55-Gehäusen für anspruchsvollere Umgebungen (z. B. Teile: IV7AFF310050786 … IV7AFF396050786)

Typische Parameter je Konfiguration

• Blindleistungsbereiche: von 20 kVAr (MULTIrack) bis 1032 kVAr (MULTImatic-Varianten)
• Lasttrennschalter-Bewertungen: 250 A, 400 A, 630 A, 800 A, 1250 A oder doppelte Ausführungen je nach Modell
• Icc-Werte und Schrankgewichte variieren je nach Modell (siehe Listungskarte)

Anwendungen und Normkonformität

• Industriebetriebe, Energieverteilung und Versorgungsunternehmen, die entstörte KFP zur Begrenzung paralleler Resonanzen benötigen
• Reduzierung des Blindleistungsbedarfs und Minderung von Stromoberrharmonischen
• Auslegung zur Erfüllung üblicher Anforderungen für Niederspannungs-Kompensationsanlagen

Bestellung und Dokumentation

• Teilenummern für jede Konfiguration aufgeführt; technische Datenblätter/Listungskarten für detaillierte elektrische und mechanische Daten verfügbar
• Bei Bestellung gewünschte Blindleistung, Schutzgrad (IP00/IP4X/IP55) und Lasttrennschalter angeben
