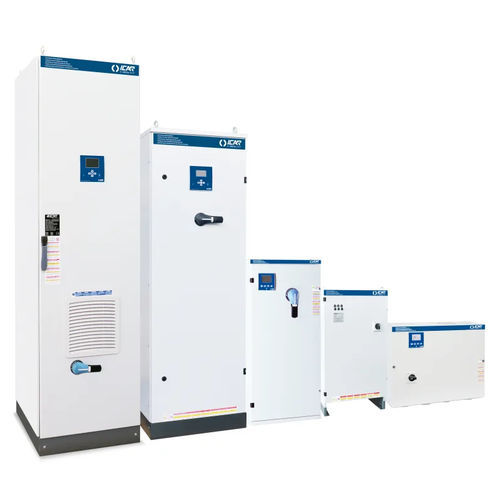

PFC-System HP10-60Hz-400V

Übersicht
Modulare Lösung zur Leistungsfaktorkorrektur mit metallisiertem Polypropylen-Kondensatoren, ausgelegt für industrielle Niederspannungsanlagen. Geeignet für den Betrieb bei 400 V und 60 Hz im EUROrack-Format.

Technische Daten
Nennnetzspannung (Ue): 400 V
Nennspannung des Kondensators (Un): 400 V
Maximale Betriebs-Spannung (Umax): 440 V
Nennfrequenz: 60 Hz
THDIR%: ≤12%

Verfügbare Konfigurationen - EUROrack
Teilenummer | Name | Blindleistung Ue=400V (kVAr) | Blindleistung Ue=480V (kVAr) | Schutzart
IY0AFF225060359 | EUROrack | 25 | 25 | IP00
IY0AFF250060359 | EUROrack | 50 | 50 | IP00
IY0AFF275060359 | EUROrack | 75 | 75 | IP00
IY0AFF310060359 | EUROrack | 100 | 100 | IP00

Anwendungen

• Leistungsfaktorkorrektur in industriellen und gewerblichen Niederspannungsnetzen
• Kompensationsbänke für Motoren, Schaltanlagen und Verteilerschränke
• Verbesserung der Netzqualität und Harmonischen-Management

Merkmale / technische Details

• Metallisiertes Polypropylen-Dielektrikum mit Hochgradient-Design
• Verfügbare Blindleistungen bei 400 V: 25, 50, 75, 100 kVAr
• Schutzart der gelisteten EUROrack-Varianten: IP00
• Nenn- und Maximalspannungen: Un 400 V, Umax 440 V
• Nennfrequenz: 60 Hz; THDIR% ≤12%
