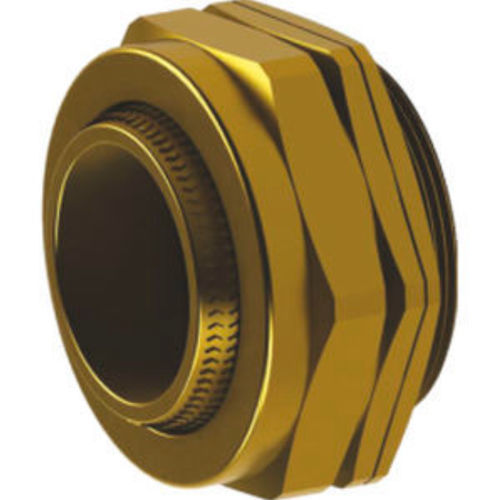

Kabelverschraubung / vernickeltes Messing BW series
Messingmit Panzergewindemetrisch

Kabelverschraubung / vernickeltes Messing - BW series - ORTAC - Messing / mit Panzergewinde / metrisch
Kabelverschraubung / vernickeltes Messing - BW series - ORTAC - Messing / mit Panzergewinde / metrisch
Kabelverschraubung / vernickeltes Messing - BW series - ORTAC - Messing / mit Panzergewinde / metrisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
vernickeltes Messing, Messing
Weitere Eigenschaften
mit Panzergewinde, metrisch, NPT
Kabeldurchmesser

Max: 91 mm
(3,58 in)

Min: 11,5 mm
(0,45 in)

Gewindedurchmesser

Max: 90 mm
(3,54 in)

Min: 20 mm
(0,79 in)

Klemmbereich

Max: 91 mm
(3,6 in)

Min: 11,5 mm
(0,5 in)

Betriebstemperatur

Max: 60 °C
(140 °F)

Min: -80 °C
(-112 °F)

Beschreibung

Produkt
Kabelverschraubungen für Panzerkabel BW Series zur mechanischen Sicherung und elektrischen Verbindung von Panzerkabeln (SWA) in trockenen Innenbereichen.

Produktdetails
  • Typ: BW Typ Panzerkabelverschraubung
  • Material: Messing, wahlweise mit oder ohne Vernickelung
  • Schutzart: IP30
  • Temperaturbereich: -80 °C bis +60 °C
  • Gewindeoptionen: Metrisch, NPT, BSP & PG
  • Anwendung: Für trockene Innenbereiche; geeignet für alle Arten von SWA-Kabeln
  • Funktion: Mechanische Kabelhaltung und elektrische Kontinuität über das Panzergeflecht
  • Zubehör: Passende PVC-Manschetten, Sicherungsmuttern und Erdungsfahne erhältlich


Technische Daten (Produktgrößen)
  • 20s — BWL-M20s — Gewinde: M20x1,5 — NPT: 1/2" — B Min - Max: 11.5 - 15.5 mm — GL: 10
  • 20L — BWL-M20L — Gewinde: M20x1,5 — NPT: 1/2" — B Min - Max: 14 - 20.5 mm — GL: 10
  • 25L — BWL-M25L — Gewinde: M25x1,5 — NPT: 3/4" — B Min - Max: 20 - 27.2 mm — GL: 10
  • 32L — BWL-M32L — Gewinde: M32x1,5 — NPT: 1" — B Min - Max: 26.3 - 33.5 mm — GL: 10
  • 40 — BWL-M40 — Gewinde: M40x1,5 — NPT: 1 1/4" — B Min - Max: 32 - 40 mm — GL: 15
  • 50s — BWL-M50s — Gewinde: M50x1,5 — NPT: 1 1/2" — B Min - Max: 38.2 - 46.3 mm — GL: 15
  • 50L — BWL-M50L — Gewinde: M50x1,5 — NPT: 2" — B Min - Max: 44 - 52.6 mm — GL: 15
  • 63s — BWL-M63s — Gewinde: M63x1,5 — NPT: 2" — B Min - Max: 50.1 - 59 mm — GL: 15
  • 63L — BWL-M63L — Gewinde: M63x1,5 — NPT: 2 1/2" — B Min - Max: 56 - 65.3 mm — GL: 15
  • 75s — BWL-M75s — Gewinde: M75x1,5 — NPT: 2 1/2" — B Min - Max: 62 - 71.6 mm — GL: 15
  • 75L — BWL-M75L — Gewinde: M75x1,5 — NPT: 3" — B Min - Max: 68 - 78 mm — GL: 15
  • 90 — BWL-M90 — Gewinde: M90x2 — NPT: 3" — B Min - Max: 80.5 - 91 mm — GL: 20


Normen & Zubehör
  • Normen: Entspricht BS 6121
  • Geeignet für industrielle Inneninstallationen mit SWA-Kabeln
  • Optionale Oberflächen und passendes Zubehör zur Vereinfachung der Montage und Erdung
