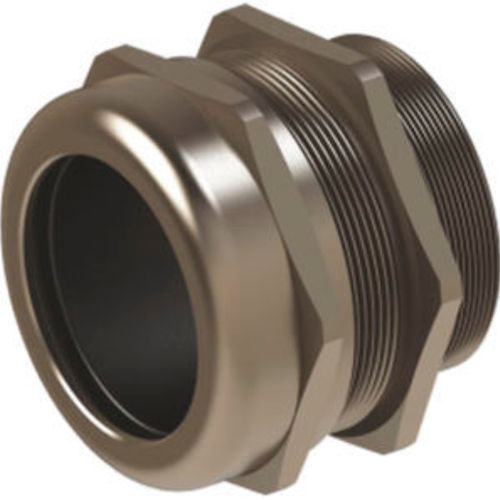

Kabelverschraubung / vernickeltes Messing OMBG 17

stoßfestIP68metrisch

Beschreibung
Metall-Kabelverschraubungen Serie OMBG/ONBG für sichere Kabeldurchführungen in Schaltschränken und Industriegeräten. Verschlussmutter und Verschraubungskörper aus vernickeltem Messing; Dichtelement aus EPDM–TPV. Erhältlich mit metrischem Gewinde (EN60423) und NPT-Optionen. Schutzart IP68, geeignet für ein breites Kabelspektrum einschließlich XL-Kabel. Betriebstemperaturen: -20 °C bis +100 °C und -40 °C bis +150 °C je nach Dichtungsausführung.

Eigenschaften

• Hohe Schlag- und Temperaturbeständigkeit
• Einfach und schnell zu montieren
• Breite Kabelkompatibilität, einschließlich XL-Kabel
• Verfügbar in mehreren metrischen und NPT-Größen

Technische Daten

• M 63 x 1,5 | OMBG 17 | H 48 mm | GL 15 mm | Schlüssel B 70 mm | Schlüssel C 75 mm | Klembereich 45 - 55 mm
• M 75 x 1,5 | OMBG 18s | H 48 mm | GL 20 mm | Schlüssel B 85 mm | Schlüssel C 75 mm | Klembereich 45 - 55 mm
• M 75 x 1,5 | OMBG 18 | H 58 mm | GL 20 mm | Schlüssel B 90 mm | Schlüssel C 90 mm | Klembereich 50 - 63 mm
• M 80 x 2,0 | OMBG 1880 | H 58 mm | GL 20 mm | Schlüssel B 90 mm | Schlüssel C 90 mm | Klembereich 50 - 63 mm
• M 90 x 2,0 | OMBG 19 | H 61 mm | GL 20 mm | Schlüssel B 100 mm | Schlüssel C 100 mm | Klembereich 60 - 70 mm
• N 2 ½” | ONBG 18s | H 48 mm | GL 20 mm | Schlüssel B 85 mm | Schlüssel C 75 mm | Klembereich 45 - 55 mm
• N 2 ½” | ONBG 18 | H 58 mm | GL 20 mm | Schlüssel B 90 mm | Schlüssel C 90 mm | Klembereich 50 - 63 mm
• N 3” | ONBG 19 | H 61 mm | GL 20 mm | Schlüssel B 100 mm | Schlüssel C 100 mm | Klembereich 60 - 70 mm

Spezifikationen

• Verschlussmutter: vernickeltes Messing
• Dichtelement: EPDM – TPV
• Gehäuse: vernickeltes Messing
• Anschlussgewinde: metrisch (EN60423) und NPT-Optionen
• Schutzart: IP68
• Temperaturbereich: -20 °C bis +100 °C; -40 °C bis +150 °C (je nach Dichtung)
• Montage: einfach zu montieren
• Kabelkompatibilität: breite Kabelpalette einschließlich XL-Kabel
• Verfügbare Größen und Codes siehe Technische Daten
