Metall-Kabelverschraubung OPBG 01
NBRPA6IP68

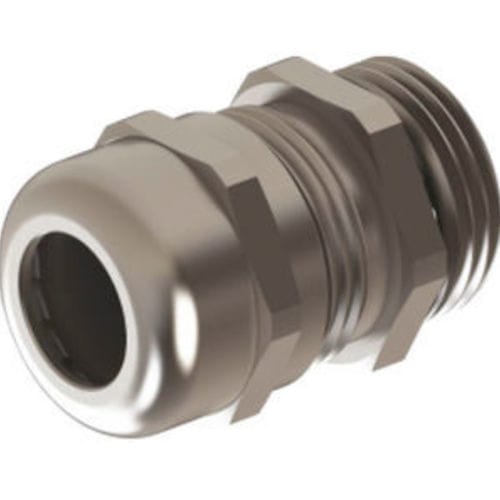

Metall-Kabelverschraubung - OPBG 01 - ORTAC - NBR / PA6 / IP68
Metall-Kabelverschraubung - OPBG 01 - ORTAC - NBR / PA6 / IP68
Metall-Kabelverschraubung - OPBG 01 - ORTAC - NBR / PA6 / IP68 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
PA6, NBR, Metall
Schutzniveau
IP68
Weitere Eigenschaften
mit Panzergewinde, metrisch, Zugentlastung, mit Gewinde
Kabeldurchmesser

Max: 44 mm
(1,73 in)

Min: 3 mm
(0,12 in)

Klemmbereich

Max: 44 mm
(1,7 in)

Min: 3 mm
(0,1 in)

Betriebstemperatur

Max: 100 °C
(212 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Produktübersicht
  • PG-Gewinde Metall-Kabeleinführungen (Standardtyp, metrisch)


Materialien
  • Mutter: Vernickeltes Messing
  • Klemmteil: Polyamid PA6 V2
  • Dichtring: TPV
  • Gehäuse: Vernickeltes Messing
  • O-Ring: NBR


Normen & Anschluss
  • Anschlussgewinde: PG (DIN 40430)
  • Schutzart: IP68 - 5 bar


Temperatur
  • Temperaturbereich: -20 °C bis +100 °C; -40 °C bis +150 °C (auf Anfrage)


Eigenschaften
  • Einfach zu montieren
  • Erhältlich in Langgewinde-Versionen
  • Hoher Zugentlastungswert


Technische Daten - Standardgewinde
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 | OPBG 02 | 23 | 6 | 17 | 4 - 8
PG 11 | OPBG 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 | OPBG 04RS | 26,5 | 6,5 | 22 | 4 - 10
PG 13,5 | OPBG 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 | OPBG 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 | OPBG 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 | OPBG 07 | 38 | 8 | 40 | 18 - 25
PG 36 | OPBG 08 | 43 | 10 | 50 | 22 - 32
PG 42 | OPBG 09 | 47 | 12 | 57 | 30 - 38
PG 48 | OPBG 10 | 48 | 14 | 64 | 33 - 44

Technische Daten - Langgewinde
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 11 | 22 | 10 | 14 | 3 - 6,5
PG 9 | OPBG 12 | 23 | 10 | 17 | 4 - 8
PG 11 | OPBG 13 | 24,5 | 10 | 20 | 5 - 10
PG 13,5 | OPBG 14RS | 26,5 | 10 | 22 | 4 - 10
PG 13,5 | OPBG 14 | 26,5 | 10 | 22 | 6 - 12
PG 16 | OPBG 15 | 28 | 10 | 24 | 10 - 14
PG 21 | OPBG 16 | 31,5 | 12 | 30 | 13 - 18
PG 29 | OPBG 17 | 38 | 12 | 40 | 18 - 25
PG 36 | OPBG 18 | 43 | 14 | 50 | 22 - 32
PG 42 | OPBG 19 | 47 | 18 | 60 | 30 - 38
PG 48 | OPBG 20 | 48 | 18 | 65 | 33 - 44

Technische Spezifikationen
  • Mutter: Vernickeltes Messing
  • Klemmteil: Polyamid PA6 V2
  • Dichtring: TPV
  • Gehäuse: Vernickeltes Messing
  • O-Ring: NBR
  • Standard Anschlussgewinde: PG (DIN 40430)
  • Schutzart: IP68 - 5 bar
  • Temperaturbereich: -20 °C bis +100 °C (Standard); -40 °C bis +150 °C (auf Anfrage)
  • Verfügbare Varianten: Standard- und Langgewinde
  • Wesentliche Merkmale: einfache Montage, Langgewinde-Varianten, hohe Zugentlastung
