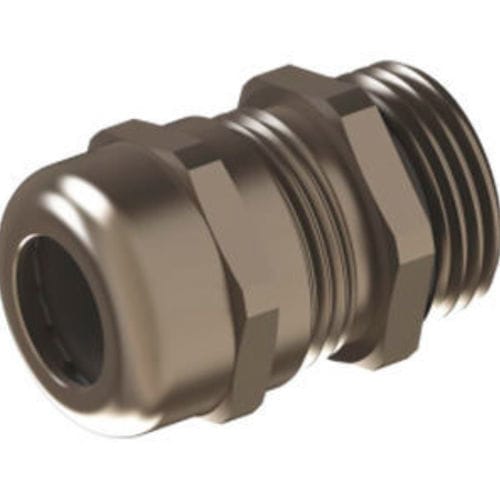

Metall-Kabelverschraubung OMBG 01

NBRPA6IP68

Produkt
Kabelverschraubungen der OMBG‑Serie aus vernickeltem Messing für metrisches Gewinde. Erhältlich in Standard- und Langgewinde-Ausführungen; Schutzart IP68 (geprüft bis 5 bar) und ausgelegt für hohe Zugentlastung über einen weiten Temperaturbereich.

Materialien / Komponenten

• Mutter (cap nut): Vernickeltes Messing
• Spanneinsatz: Polyamid PA6 V2
• Dichtring: TPV
• Verschraubungskörper: Vernickeltes Messing
• O-Ring: NBR
• Anschlussgewinde: Metrisch (EN 60423)

Hauptmerkmale

• Schutzart: IP68 — geprüft bis 5 bar
• Temperaturbereich: dauerhaft -20 °C bis +100 °C; kurzzeitig -40 °C bis +150 °C
• Einfach zu montieren; hohe Zugentlastung
• Erhältlich in Standard- und Langgewinde

Technische Daten - Kabelverschraubungen metrisches Gewinde

• M 12 x 1,5 | OMBG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 02 | 23 | 7 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 04 | 28 | 8 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 05 | 31,5 | 9 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 06 | 38 | 9 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 07 | 43 | 9 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 08 | 48 | 14 | 68 | 64 | 33 - 44

Technische Daten - Langgewinde metrische Kabelverschraubungen

• M 12 x 1,5 | OMBG 09 | 22 | 12 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 10 | 23 | 12 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 11RS| 26,5 | 12 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 11 | 26,5 | 12 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 12 | 28 | 12 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 13 | 31,5 | 14 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 14 | 38 | 14 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 15 | 43 | 14 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 16 | 48 | 18 | 70 | 64 | 33 - 44

Spezifikationen

• Materialien: Vernickeltes Messing (Mutter, Gehäuse), Polyamid PA6 V2 (Spanneinsatz), TPV (Dichtring), NBR (O-Ring)
• Anschlussgewinde: Metrisch (entspricht EN 60423)
• Schutzart: IP68, geprüft bis 5 bar
• Temperaturbereich: dauerhaft -20 °C bis +100 °C; kurzzeitig -40 °C bis +150 °C
• Verfügbare Ausführungen: Standard- und Langgewinde
• Eigenschaften: einfache Montage; hohe Zugentlastung
• Umfangreiche Größenauswahl / Codes mit entsprechenden Klemm-Bereichen in den technischen Daten
