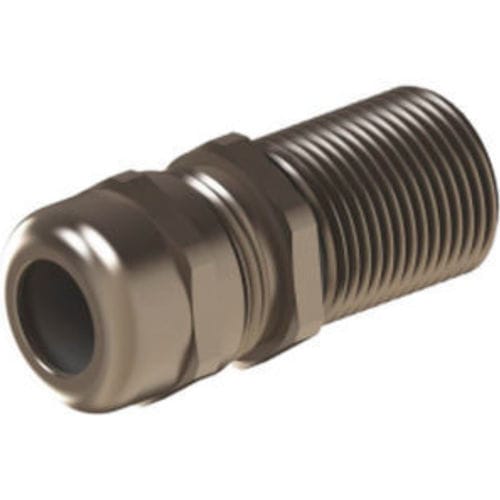

PA6-Kabelverschraubung OMBGLvernickeltes MessingNBRIP68
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- PA6, vernickeltes Messing, NBR
- Schutzniveau
- IP68
- Weitere Eigenschaften
- Hochtemperatur, metrisch, mit Panzergewinde, Zugentlastung, mit Gewinde
- Kabeldurchmesser
Max: 25 mm
(0,98 in)Min: 3 mm
(0,12 in)- Gewindedurchmesser
Max: 40 mm
(1,57 in)Min: 12 mm
(0,47 in)- Klemmbereich
Max: 25 mm
(1 in)Min: 3 mm
(0,1 in)- Betriebstemperatur
Max: 150 °C
(302 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktname
Metall-Kabelverschraubungen – Standardtyp Langgewinde (OMBGL/OPBGL-Serie)
Materialien
Allgemeine Merkmale
Technische Daten (Metrische/PG Spezial-Langgewinde-Kabelverschraubungen)
Hinweise
Metall-Kabelverschraubungen – Standardtyp Langgewinde (OMBGL/OPBGL-Serie)
Materialien
- Überwurfmutter: Vernickeltes Messing
- Klemmkörper (Einlage): Polyamid PA6 V2
- Dichtring: TPV
- Verschraubungskörper: Vernickeltes Messing
- O-Ring: NBR
Allgemeine Merkmale
- Anschlussgewinde: Metrisch (EN 60423) / PG (DIN 40430)
- Schutzgrad: IP68 - 5 bar
- Temperaturbereich: -20 °C +100 °C / -40 °C +150 °C
- Eigenschaften: Einfache Montage; Hohe Zugentlastung
Technische Daten (Metrische/PG Spezial-Langgewinde-Kabelverschraubungen)
- AG-Gewinde | Code | H mm | GL mm | Schlüssel B mm | Schlüssel C mm | Klemmbereich mm
- M 12 x 1,5 | OMBGL 01 | 22 | 25 | 14 | 14 | 3 - 6,5
- M 16 x 1,5 | OMBGL 02 | 23 | 25 | 18 | 17 | 4 - 8
- M 20 x 1,5 | OMBGL 03 | 26,5 | 25 | 22 | 22 | 6 - 12
- M 25 x 1,5 | OMBGL 04 | 28 | 25 | 27 | 24 | 10 - 14
- M 32 x 1,5 | OMBGL 05 | 31,5 | 25 | 34 | 30 | 13 - 18
- M 40 x 1,5 | OMBGL 06 | 38 | 25 | 43 | 40 | 18 - 25
- PG | Code | H mm | GL mm | Schlüssel B/C mm | Klemmbereich mm
- PG 7 | OPBGL 01 | 22 | 25 | 14 | 3 - 6,5
- PG 9 | OPBGL 02 | 23 | 25 | 17 | 4 - 8
- PG 11 | OPBGL 03 | 24,5 | 25 | 20 | 5 - 10
- PG 13,5 | OPBGL 04 | 26,5 | 25 | 22 | 6 - 12
- PG 16 | OPBGL 05 | 28 | 25 | 24 | 10 - 14
- PG 21 | OPBGL 06 | 31,5 | 25 | 30 | 13 - 18
- PG 29 | OPBGL 07 | 38 | 25 | 40 | 18 - 25
Hinweise
- Erhältlich in metrischen und PG-Gewinden. Technische Zeichnungen und Zertifikate sind auf dem Produktblatt verfügbar.
