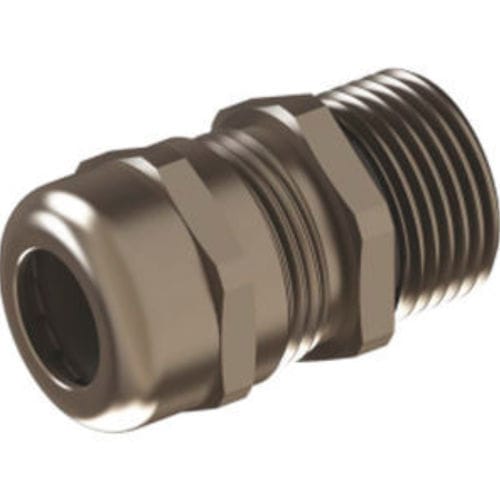

Metall-Kabelverschraubung OMBG 01/02

NBRPA6IP68

Produkt
Metall-Kabelverschraubungen der Baureihen OMBG/OPBG für metrische und PG-Gewinde. Gehäuse und Kontermutter aus vernickeltem Messing, Klemmteil aus Polyamid PA6 V2, Dichtungsring aus TPV und O-Ring aus NBR. Ausgelegt für Schutzart IP68 und hohe Zugentlastung.

Produktdetails
Deckmutter: vernickeltes Messing
Klemmteil: Polyamid PA6 V2
Dichtungsring: TPV
Gehäuse: vernickeltes Messing
O-Ring: NBR
Anschlussgewinde: metrisch (EN 60423) / PG (DIN 40430)
Schutzklasse: IP68 - 5 bar
Temperaturbereich: Standard -20 °C bis +100 °C; erweitert -40 °C bis +150 °C

Eigenschaften

• Großer Kabelklembereich, der mehrere Codes und Größen abdeckt
• Einfache Montage, langgewindige Ausführungen verfügbar
• Hohe Zugentlastung für industrielle Installationen
• Zuverlässige Dichtung für metrische und PG-Gewindesysteme

Technische Daten (metrische/PG-Gewinde Kabelverschraubungen)
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Technische Spezifikationen

• Materialien: Deckmutter und Gehäuse - vernickeltes Messing; Klemmteil - Polyamid PA6 V2; Dichtungsring - TPV; O-Ring - NBR
• Unterstützte Anschlussgewinde: metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68 bis 5 bar
• Betriebstemperaturbereiche: Standard -20 °C bis +100 °C; erweitert -40 °C bis +150 °C
• Konstruktionsmerkmale: großer Klembereich, langgewindige Variante, hohe Zugentlastung, einfache Montage
• Verfügbare Größen/Codes mit jeweiligen Klembereichen und Schlüsselmaßen wie oben aufgeführt
