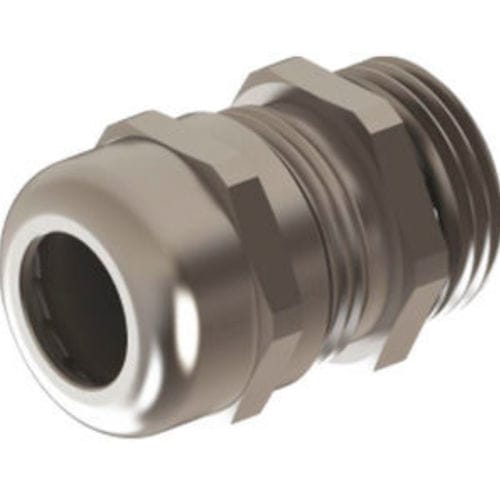

Edelstahl-Kabelverschraubung OMSG 01/02

PolyamidPA6NBR

Produktübersicht
Verschlussmutter: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
Klemmring/Insert: Polyamid PA6 V2
Dichtungsring: TPV
Gehäuse der Verschraubung: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
O-Ring: NBR
Anschlussgewinde: Metrisch (EN 60423) / PG (DIN 40430)
Schutzart: IP68 - 5 bar
Temperaturbereich: -20 °C bis +100 °C / -40 °C bis +150 °C (je nach Komponenten)

Eigenschaften

• Hohe Korrosionsbeständigkeit für marine und korrosive Umgebungen
• Glatte Oberflächen für hygienische Anwendungen
• Einfache Montage durch zuverlässigen Klemmring
• Geeignet für Lebensmittel-, Pharmaindustrie sowie On-/Offshore-Anwendungen

Technische Daten (Übersicht metrische / PG-Gewinde)
AG-Gewinde | Code | H mm | GL mm | Schlüssel B mm | Schlüssel C mm | Klemmbereich mm
M12 x 1,5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1,5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1,5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1,5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1,5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1,5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1,5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1,5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1,5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1,5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1,5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Technische Spezifikationen

• Material Verschlussmutter: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
• Material Gehäuse: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
• Klemmteil: Polyamid PA6 V2
• Dichtungsring: TPV
• O-Ring: NBR
• Verfügbare Gewinde: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68 bis 5 bar
• Betriebstemperaturbereiche: -20 °C bis +100 °C und -40 °C bis +150 °C (je nach Komponenten)
• Empfohlene Anwendungen: Lebensmittelindustrie, Pharma, Offshore/Onshore-Installationen
• Wesentliche Merkmale: Korrosionsbeständigkeit, hygienisch glatte Oberflächen, einfache Montage
