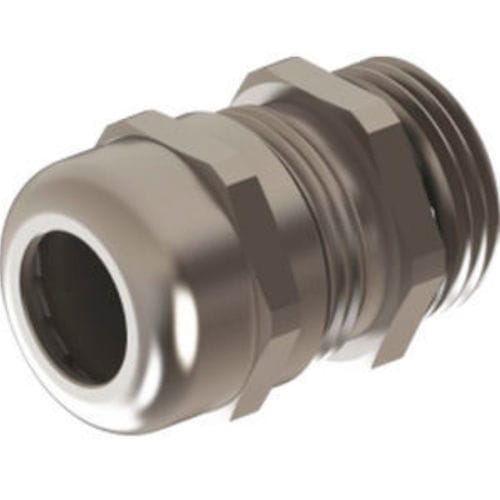

Edelstahl-Kabelverschraubung OMSG 01

PolyamidNBRPA6

Produkt
Kabelverschraubungen – OMSG/OPSG‑Serie aus Edelstahl

Materialien

• Klemmmutter: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
• Druckteil/Einlage: Polyamid PA6 V2
• Dichtring: TPV
• Verschraubungskörper: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
• O-Ring: NBR

Anschluss & Schutz
Anschlussgewinde: Metrisch (EN 60423) / PG (DIN 40430)
Schutzart: IP68 - 5 bar

Temperaturbereich
-20 °C +100 °C / -40 °C +150 °C

Eigenschaften & Anwendungen

• Hohe Korrosionsbeständigkeit
• Glatte Oberflächen
• Einfache Montage
• Geeignet für Lebensmittel‑ und Pharmaindustrie sowie Offshore/On‑Offshore‑Anwendungen

Technische Daten (metrisches/PG Gewinde Kabelverschraubungen)
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44

PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44

Technische Spezifikationen

• Materialien: Klemmmutter und Verschraubungskörper aus Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
• Einlage Material: Polyamid PA6 V2
• Dichtring Material: TPV
• O-Ring Material: NBR
• Verfügbare Gewindearten: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68 (5 bar)
• Betriebstemperaturbereiche: -20 °C bis +100 °C und -40 °C bis +150 °C
• Hauptmerkmale: hohe Korrosionsbeständigkeit, glatte Oberflächen, einfache Montage
• Empfohlene Anwendungen: Lebensmittelindustrie, Pharmaindustrie, Offshore/On‑Offshore‑Anwendungen
