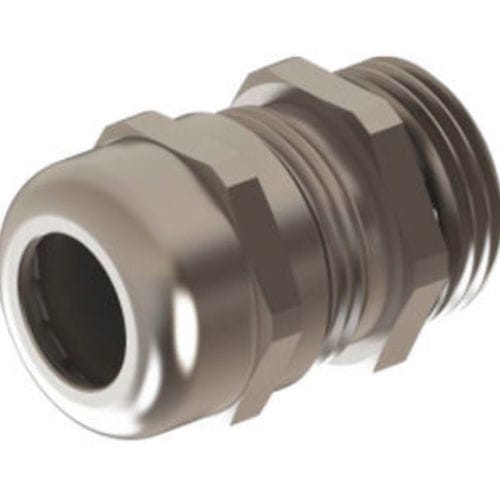

Gewinde-Kabelverschraubung ONSG series

EdelstahlNBRPA6

Produktname
Metall-Kabeleinführungen – NPT Edelstahl

Materialien / Aufbau
Mutter: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
Klemmteil: Polyamid PA6 V2
Dichtungsring: TPV
Einführungsgehäuse: Edelstahl (1.4305/AISI303 - 1.4404/AISI316L)
O-Ring: NBR
Anschlussgewinde: NPT ANSI B1.20.1
Schutzart: IP68 - 5 bar
Temperaturbereich: -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)

Haupteigenschaften

• Hohe Korrosionsbeständigkeit
• Glatte Oberflächen
• Einfache Montage
• Geeignet für Lebensmittel- und Pharmaindustrie sowie On-/Offshore-Anwendungen

Technische Daten (Abmessungen nach Gewinde / Code)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70

Eigenschaften / Technische Spezifikationen

• Materialien: Mutter und Gehäuse aus Edelstahl (1.4305/AISI303 - 1.4404/AISI316L); Klemmteil PA6 V2; Dichtungsring TPV; O-Ring NBR
• Gewindestandard: NPT ANSI B1.20.1
• Schutzart: IP68 bis 5 bar
• Temperaturbereich: -20 °C bis +100 °C (Standard) und -40 °C bis +150 °C (erweitert)
• Typische Anwendungen: Lebensmittelindustrie, Pharmaindustrie, Offshore- und On-/Offshore-Anwendungen
• Verfügbare Codes / Größen: ONSG 01, ONSG 02/01, ONSG 02, ONSG 02/03, ONSG 03RS, ONSG 03, ONSG 03/05, ONSG 04, ONSG 04ES, ONSG 04/06, ONSG 05RS, ONSG 05/07, ONSG 06, ONSG 07, ONSG 08, ONSG 09, ONSG 18s, ONSG 18, ONSG 19s, ONSG 19 (siehe obige Tabelle für H/GL/Schlüssel/Spannbereiche)
