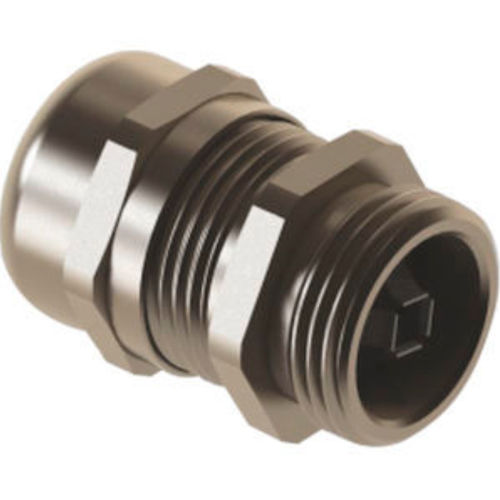

Kabelverschraubung mit EMV-Abschirmung OMBT 01
vernickeltes MessingEdelstahlNBR

Kabelverschraubung mit EMV-Abschirmung - OMBT 01 - ORTAC - vernickeltes Messing / Edelstahl / NBR
Kabelverschraubung mit EMV-Abschirmung - OMBT 01 - ORTAC - vernickeltes Messing / Edelstahl / NBR
Kabelverschraubung mit EMV-Abschirmung - OMBT 01 - ORTAC - vernickeltes Messing / Edelstahl / NBR - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
PA6, NBR, vernickeltes Messing, Edelstahl
Schutzniveau
mit EMV-Abschirmung, IP68
Weitere Eigenschaften
mit Panzergewinde, metrisch
Kabeldurchmesser

Max: 70 mm
(2,76 in)

Min: 3 mm
(0,12 in)

Klemmbereich

Max: 70 mm
(2,8 in)

Min: 3 mm
(0,1 in)

Betriebstemperatur

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Produkt
Metall-Kabelverschraubungen der Serie OMBT/OPBT, entwickelt zur Sicherstellung der EMC-Kontinuität und zur Abdichtung von geschirmten Leitungen. Erhältlich in metrischem Gewinde (EN 60423) und PG (DIN 40430) für Industriegehäuse mit Schutzart IP68.

Materialien und Komponenten
  • Kappenmutter: Vernickeltes Messing
  • Spanneinsatz: Polyamid PA6 V2
  • Dichtungsring: TPV
  • EMC-Feder: AISI 301
  • Verschraubungskörper: Vernickeltes Messing
  • O-Ring: NBR
  • Anschlussgewinde: Metrisch (EN 60423) / PG (DIN 40430)


Eigenschaften
  • Einfach zu montieren
  • Für geschirmte Leitungen (EMC-Kontinuität)
  • Geeignet für Leitungen mit oder ohne Innenmantel
  • Hohe Leitfähigkeit zur Gewährleistung der Schirmkontinuität


Technische Daten
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Technische Spezifikationen
  • Kappenmutter: Vernickeltes Messing
  • Spanneinsatz: Polyamid PA6 V2
  • Dichtungsring: TPV
  • EMC-Feder: AISI 301
  • Gehäuse: Vernickeltes Messing
  • O-Ring: NBR
  • Anschlussgewinde: Metrisch (EN 60423) und PG (DIN 40430)
  • Schutzart: IP68 bis 5 bar
  • Temperaturbereiche: -20 °C bis +100 °C (Standard) und -40 °C bis +150 °C (erweitert)
  • Entwickelt für geschirmte Leitungen, geeignet für Leitungen mit oder ohne Innenmantel
  • Hohe Leitfähigkeit zur Aufrechterhaltung der EMC-Kontinuität
