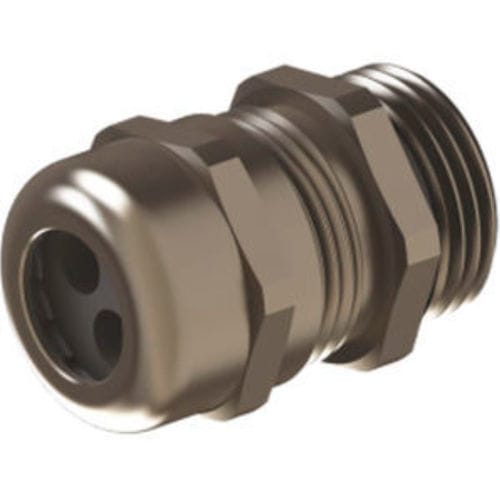

Multicore-Kabelverschraubung OMBG 02A3

MetallMessingvernickeltes Messing

Produktübersicht
Metall-Kabelverschraubungen der Serien OMBG (Mehrloch) und YMBG (Flachloch) für Gehäuse mit metrischem Gewinde. Gehäuse und Überwurfmutter aus vernickeltem Messing, Klemmteil aus PA6 V2 und Dichtung aus TPV. Schutzart IP65, geeignet für Mehrader- oder Flachkabel in Industrieanwendungen.

Hauptmerkmale

• Materialien: vernickeltes Messinggehäuse und Mutter, Klemmteil PA6 V2, Dichtungsring TPV, O-Ring NBR
• Anschlussgewinde: metrisch (EN 60423)
• Schutzart: IP65
• Temperaturbereich: -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)
• Für Mehrloch- und Flachloch-Einführungen ausgelegt
• Einfache Montage, zuverlässige Abdichtung für Bedien- und Verteilerschränke

Technische Zusammenfassung
Die OMBG-Serie deckt Mehrloch-Konfigurationen ab, die YMBG-Serie Flachloch-Varianten. Verfügbare metrische Gewindegrößen: M16, M20, M25, M32, M40 und M50; Lochanzahl und Schlitzbreiten variieren je Code (Beispiele unten).

• OMBG (Mehrloch): Beispielgrößen M16–M50, Lochanzahl von 2 bis 16 je nach Code
• YMBG (Flachloch): Beispielgrößen M25–M50, Schlitzbreiten bis ca. 28 mm je nach Code
• Hersteller-Codes (OMBG / YMBG) für genaue Lochkonfigurationen und C-Maße beachten

Anwendungen & Montage

• Zum Einführen mehrerer runder oder flacher Kabel in Schaltschränke, Gehäuse und Verteiler
• Geeignet für industrielle Schaltschränke, Steuergehäuse und Maschinenverkleidungen
• Das Klemmteil erleichtert die Montage; richtigen Code für Lochbild und Kabelquerschnitt wählen

Bestellung & Hinweise

• Bestellung nach Serie und Herstellercode (OMBG xx / YMBG xx) zur Spezifikation von Gewindegröße und Lochkonfiguration
• Temperaturbereich und Schutzart auf Einsatzumgebung abstimmen
• Für detaillierte Maßzeichnungen und Verfügbarkeit den Lieferanten kontaktieren
