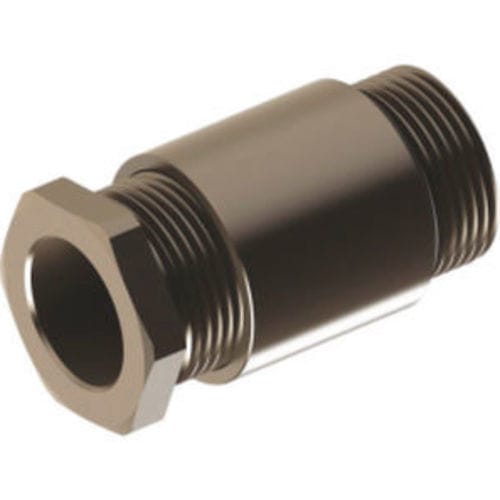

Kabelverschraubung / vernickeltes Messing MACG series

NBRkorrosionsbeständiggepanzert

Übersicht
Metall-Kabelverschraubungen für Panzerkabel. Materialien und Bauteile sind für Schiffbau, Offshore und Windkraftanlagen ausgelegt. Metrisches Gewinde (EN60423) mit großen Klemmumfangsbereichen für verschiedene panzerbewehrte Kabelaufbauten.

Materialien und Bauteile
Mutter: vernickeltes Messing
Ring: vernickeltes Messing
Kompressionsteil: vernickeltes Messing
Verschraubungskörper: vernickeltes Messing
O-Ring: NBR
Anschlussgewinde: Metrisch (EN60423)
Schutzart: IP54
Temperaturbereich: -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)
Eigenschaften: Schiffbau, Offshore, Windkraftanlage, Für Panzerkabel, Großer Kabelbereich

Technische Daten (Kabelverschraubungen mit metrischem Gewinde)

• AG-Gewinde | Code | GL mm | Ø mm | Schlüssel mm | Klemmumfang mm
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10,5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11,5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11,5 - 12,5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11,5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11,5 - 13,5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13,5 - 16,5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16,5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19,5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19,5 - 20,5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20,5 - 22,5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22,5 - 25,5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27,5 - 31,5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31,5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37,5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37,5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50,5

Technische Merkmale / Spezifikationen

• Marke: Ortac
• Produkttyp: Metall-Kabelverschraubungen für Panzerkabel (MACG-Serie)
• Materialien: Mutter, Ring, Kompressionsstück und Gehäuse - vernickeltes Messing; O-Ring - NBR
• Anschlussgewinde: Metrisch (EN60423)
• Schutzart: IP54
• Temperaturbereich: -20 °C bis +100 °C (Standard) und -40 °C bis +150 °C (erweitert)
• Anwendungen: Schiffbau, Offshore, Windkraftanlagen, Für Panzerkabel
• Verfügbare Größen / Codes: MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• Abmessungen und Klemmumfänge: siehe technische Daten (AG-Gewinde | GL mm | Ø mm | Schlüssel mm | Klemmumfang mm)
