Miniatur-Kabelverschraubung MG series

vernickeltes MessingIP68Zugentlastung

Produkt

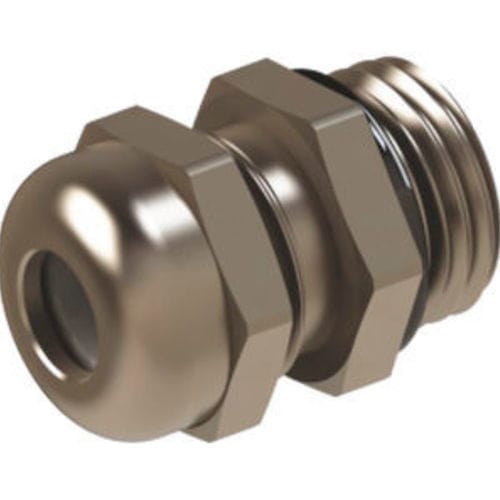

Mini Metall-Kabelverschraubungen, MGM Serie, ausgelegt für Kabelabdichtung und Zugentlastung in elektrischen und Beleuchtungsanwendungen.

Details
Kappenmutter : Vernickeltes Messing
Dichteinsatz : TPV / Silikon / EPDM
Verschraubungskörper : Vernickeltes Messing
O-Ring : NBR / TPV / Silikon / EPDM
Anschlussgewinde : Metrisch (EN 60423) / PG (DIN 40430)
Schutzart : IP68 - 3 bar
Temperaturbereich : -20 °C +100 °C / -40 °C +150 °C

Eigenschaften

• Einfach zu montieren
• Längere Gewinde- und Edelstahlvarianten auf Anfrage lieferbar
• Geeignet für Anwendungen mit begrenztem Bauraum
• Häufige Anwendung in der Beleuchtungsindustrie

Technical Data (Metric/PG thread cable glands)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

Technische Spezifikationen

• Materialien: Vernickeltes Messing (Kappenmutter, Gehäuse)
• Dichtungsmaterialien: TPV, Silikon, EPDM
• O-Ring Materialien: NBR, TPV, Silikon, EPDM
• Anschlussgewinde Normen: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68 (3 bar)
• Betriebstemperaturbereiche: -20 °C bis +100 °C und -40 °C bis +150 °C (je nach Dichtungsmaterial)
• Merkmale: Einfache Montage; längere Gewinde- und Edelstahlvarianten auf Anfrage
• Typische Anwendung: Beleuchtungsindustrie und andere Einsatzbereiche mit begrenztem Platz
• Mehrere Gewindegrößen und Klemmspanne verfügbar (siehe technische Datentabelle für Codes und Abmessungen)
