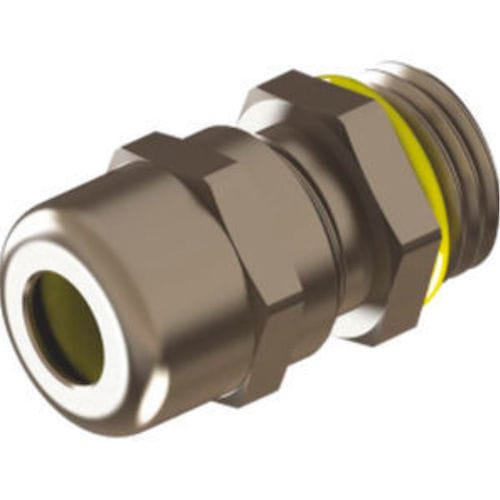

Kabelverschraubung zur Kabelverschraubung BGS series
vernickeltes MessingEdelstahlwasserdicht

Kabelverschraubung zur Kabelverschraubung - BGS series - ORTAC - vernickeltes Messing / Edelstahl / wasserdicht
Kabelverschraubung zur Kabelverschraubung - BGS series - ORTAC - vernickeltes Messing / Edelstahl / wasserdicht
Kabelverschraubung zur Kabelverschraubung - BGS series - ORTAC - vernickeltes Messing / Edelstahl / wasserdicht - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
vernickeltes Messing, Edelstahl
Schutzniveau
wasserdicht, IP68
Weitere Eigenschaften
Gewinde, mit Panzergewinde, metrisch, Hochtemperatur, für extreme Bedingungen, zur Kabelverschraubung
Kabeldurchmesser

Max: 44 mm
(1,73 in)

Min: 3 mm
(0,12 in)

Gewindedurchmesser

Max: 63 mm
(2,48 in)

Min: 12 mm
(0,47 in)

Klemmbereich

Max: 44 mm
(1,7 in)

Min: 3 mm
(0,1 in)

Betriebstemperatur

Max: 180 °C
(356 °F)

Min: -60 °C
(-76 °F)

Beschreibung

Produktüberblick
Metall-Kabeleinführungen, Standardtyp mit Silikondichtung für sichere Kabeldurchführung und Abdichtung. Entwickelt für weiten Temperaturbereich und Schutzklasse IP68 (5 bar). Gewinde verfügbar in metrisch (EN60423) und PG (DIN 40430).

Konstruktion / Materialien
  • Kupplungsmutter: Vernickeltes Messing
  • Dichtelement: Silikon
  • Einführungskörper: Vernickeltes Messing
  • O-Ring: Silikon

Leistung
Schutzart: IP68 – 5 bar
Temperaturbereich: -60 °C bis +180 °C
Eigenschaften: Beständig gegen hohe und niedrige Temperaturen; glatte Oberfläche; einfache Montage; Edelstahl-Version verfügbar.

Technische Daten (Auswahl)
AG-Gewinde : Code | H mm | GL mm | Schlüssel B mm | Schlüssel C mm | Klemmumfang mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44

PG-Gewinde (Auswahl)
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44

Im Lieferumfang / verfügbare Artikel
  • Standard Metall-Kabeleinführung (Silikondichtung)
  • Dichtungsring und O-Ring (Silikon)
  • Kupplungsmutter und Einführungskörper (vernickeltes Messing); Edelstahl-Version verfügbar

Merkmale / technische Spezifikationen
  • Kupplungsmutter: Vernickeltes Messing
  • Dichtelement: Silikon
  • Einführungskörper: Vernickeltes Messing
  • O-Ring: Silikon
  • Gewinde: Metrisch (EN60423) / PG (DIN 40430)
  • Schutzart: IP68 – 5 bar
  • Temperaturbereich: -60 °C bis +180 °C
  • Widerstand gegen extreme Temperaturen
  • Edelstahl-Version verfügbar
  • Glatte Oberfläche
  • Einfache Montage
