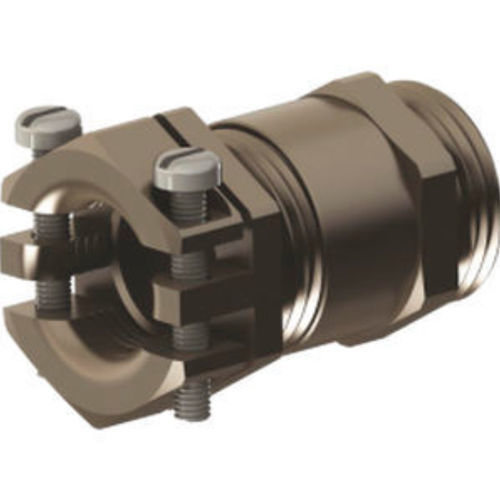

Kabelverschraubung / vernickeltes Messing OK seriesIP55mit Panzergewindemetrisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- vernickeltes Messing
- Schutzniveau
- IP55
- Weitere Eigenschaften
- mit Panzergewinde, metrisch, Zugentlastung, Hochtemperatur
- Kabeldurchmesser
Min: 3,5 mm
(0,14 in)Max: 62 mm
(2,44 in)- Gewindedurchmesser
Min: 12 mm
(0,47 in)Max: 70 mm
(2,76 in)- Klemmbereich
Min: 3,5 mm
(0,1 in)Max: 62 mm
(2,4 in)- Betriebstemperatur
Min: -40 °C
(-40 °F)Max: 150 °C
(302 °F)
Beschreibung
Produktname
Metall-Kabelverschraubungen – mit Zugentlastung aus Messing (OKMRN / OKPRN Serien)
Materialien und Grundaufbau
Klemmverschraubung Mutter : Vernickeltes Messing
Dichtring : TPV
Gehäuse : Vernickeltes Messing
O-Ring : NBR
Anschlussgewinde : Metrisch (EN60423) / PG (DIN 40430)
Schutzart : IP55
Temperaturbereich : -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)
Eigenschaften und Anwendungen
Hohe Zugentlastung
Hohe mechanische Stabilität
Empfohlene Einsatzbereiche: Baustellen, Anlagenbau, Elektromotorenfertigung
Technische Daten (metrische / PG-Gewinde Kabelverschraubungen)
Metrisches Gewinde | Code | H mm | GL mm | Schlüsselweite mm | Klemmbereich mm
M 12 x 1,5 | OKMRN 01 | 22 | 5 | 14 | 3,5 - 6
M 16 x 1,5 | OKMRN 02 | 25 | 5 | 18 | 4,5 - 7
M 20 x 1,5 | OKMRN 03 | 26,5 | 6 | 22 | 9 - 12
M 25 x 1,5 | OKMRN 04 | 32 | 7 | 27 | 11 - 14
M 32 x 1,5 | OKMRN 05 | 35 | 8 | 34 | 14 - 18
M 40 x 1,5 | OKMRN 06 | 41 | 8 | 45 | 18 - 25
M 50 x 1,5 | OKMRN 07 | 44 | 9 | 55 | 25 - 32
M 63 x 1,5 | OKMRN 08 | 59 | 15 | 70 | 38 - 44
M 63 x 1,5 | OKMRN 09 | 59 | 15 | 70 | 40 - 49
PG-Gewinde | Code | H mm | GL mm | Schlüsselweite mm | Klemmbereich mm
PG 7 | OKPRN 01 | 22 | 5 | 14 | 3,5 - 6
PG 9 | OKPRN 02 | 25 | 6 | 17 | 4,5 - 7
PG 11 | OKPRN 03 | 26 | 6 | 20 | 6 - 9
PG 13,5 | OKPRN 04 | 26,5 | 6,5 | 22 | 9 - 12
PG 16 | OKPRN 05 | 28 | 6,5 | 24 | 11 - 14
PG 21 | OKPRN 06 | 32 | 7 | 30 | 14 - 18
PG 29 | OKPRN 07 | 35 | 8 | 40 | 18 - 25
PG 36 | OKPRN 08 | 41 | 8 | 50 | 25 - 32
PG 42 | OKPRN 09 | 44 | 9 | 60 | 30 - 38
PG 48 | OKPRN 10 | 59 | 15 | 70 | 38 - 44
PG 48 | OKPRN 11 | 59 | 15 | 70 | 40 - 49
∅55 | OKPRN ∅55 | 59 | 15 | 70 | 40 - 49
∅60 | OKPRN ∅60 | 59 | 16 | 75 | 47 - 54
∅70 | OKPRN ∅70 | 66 | 20 | 90 | 53 - 62
Merkmale / Technische Daten
Metall-Kabelverschraubungen – mit Zugentlastung aus Messing (OKMRN / OKPRN Serien)
Materialien und Grundaufbau
Klemmverschraubung Mutter : Vernickeltes Messing
Dichtring : TPV
Gehäuse : Vernickeltes Messing
O-Ring : NBR
Anschlussgewinde : Metrisch (EN60423) / PG (DIN 40430)
Schutzart : IP55
Temperaturbereich : -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)
Eigenschaften und Anwendungen
Hohe Zugentlastung
Hohe mechanische Stabilität
Empfohlene Einsatzbereiche: Baustellen, Anlagenbau, Elektromotorenfertigung
Technische Daten (metrische / PG-Gewinde Kabelverschraubungen)
Metrisches Gewinde | Code | H mm | GL mm | Schlüsselweite mm | Klemmbereich mm
M 12 x 1,5 | OKMRN 01 | 22 | 5 | 14 | 3,5 - 6
M 16 x 1,5 | OKMRN 02 | 25 | 5 | 18 | 4,5 - 7
M 20 x 1,5 | OKMRN 03 | 26,5 | 6 | 22 | 9 - 12
M 25 x 1,5 | OKMRN 04 | 32 | 7 | 27 | 11 - 14
M 32 x 1,5 | OKMRN 05 | 35 | 8 | 34 | 14 - 18
M 40 x 1,5 | OKMRN 06 | 41 | 8 | 45 | 18 - 25
M 50 x 1,5 | OKMRN 07 | 44 | 9 | 55 | 25 - 32
M 63 x 1,5 | OKMRN 08 | 59 | 15 | 70 | 38 - 44
M 63 x 1,5 | OKMRN 09 | 59 | 15 | 70 | 40 - 49
PG-Gewinde | Code | H mm | GL mm | Schlüsselweite mm | Klemmbereich mm
PG 7 | OKPRN 01 | 22 | 5 | 14 | 3,5 - 6
PG 9 | OKPRN 02 | 25 | 6 | 17 | 4,5 - 7
PG 11 | OKPRN 03 | 26 | 6 | 20 | 6 - 9
PG 13,5 | OKPRN 04 | 26,5 | 6,5 | 22 | 9 - 12
PG 16 | OKPRN 05 | 28 | 6,5 | 24 | 11 - 14
PG 21 | OKPRN 06 | 32 | 7 | 30 | 14 - 18
PG 29 | OKPRN 07 | 35 | 8 | 40 | 18 - 25
PG 36 | OKPRN 08 | 41 | 8 | 50 | 25 - 32
PG 42 | OKPRN 09 | 44 | 9 | 60 | 30 - 38
PG 48 | OKPRN 10 | 59 | 15 | 70 | 38 - 44
PG 48 | OKPRN 11 | 59 | 15 | 70 | 40 - 49
∅55 | OKPRN ∅55 | 59 | 15 | 70 | 40 - 49
∅60 | OKPRN ∅60 | 59 | 16 | 75 | 47 - 54
∅70 | OKPRN ∅70 | 66 | 20 | 90 | 53 - 62
Merkmale / Technische Daten
- Material der Mutter: Vernickeltes Messing
- Material Gehäuse: Vernickeltes Messing
- Material Dichtring: TPV
- Material O-Ring: NBR
- Verfügbare Gewinde: Metrisch (EN60423) und PG (DIN 40430)
- Schutzart: IP55
- Temperaturbereich: -20 °C bis +100 °C (Standard) und -40 °C bis +150 °C (erweitert)
- Eigenschaften: Hohe Zugentlastung und hohe mechanische Stabilität
- Verfügbare Größen/Codes: Metrisch (OKMRN 01–09) und PG (OKPRN 01–11) mit oben aufgeführten H-, GL-, Schlüsselweite- und Klemmbereichsangaben
