Messing-Kabelverschraubung A2 series
vernickeltes MessingIP68IP66

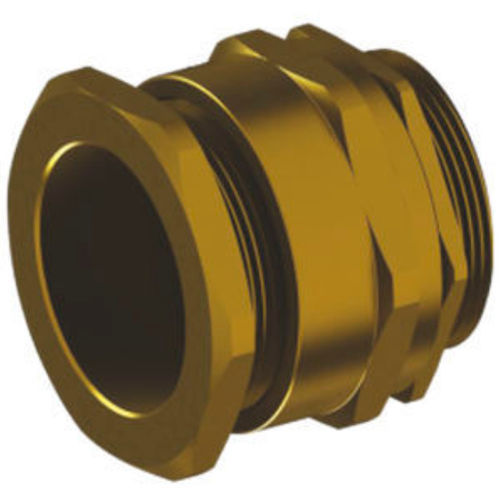

Messing-Kabelverschraubung - A2 series - ORTAC - vernickeltes Messing / IP68 / IP66
Messing-Kabelverschraubung - A2 series - ORTAC - vernickeltes Messing / IP68 / IP66
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
Messing, vernickeltes Messing
Schutzniveau
IP68, IP66
Weitere Eigenschaften
NPT, für nicht bewehrte Kabel, metrisch, mit Panzergewinde
Kabeldurchmesser

Min: 8 mm
(0,31 in)

Max: 78 mm
(3,07 in)

Gewindedurchmesser

Min: 20 mm
(0,79 in)

Max: 90 mm
(3,54 in)

Klemmbereich

Min: 8 mm
(0,3 in)

Max: 78 mm
(3,1 in)

Betriebstemperatur

Min: -20 °C
(-4 °F)

Max: 80 °C
(176 °F)

Beschreibung

Product name
Kabeleinführung Serie A2 für ungeschirmtes Kabel (BS 6121)

Overview
Typ: A2 (Einfachkompressionsverschraubung). Material: Messing, mit oder ohne Vernickelung. Norm: BS 6121. Schutzart: IP66 und IP68. Temperaturbereich: -20°C bis +80°C. Gewindeoptionen: metrisch, NPT, BSP und PG. Einsatz: für Innen- oder Außenanwendungen mit allen Arten von ungeschirmten Kabeln. Zubehör: PVC-Abdeckungen, Kontermuttern und Erdungsöse erhältlich. Funktion: A2-Verschraubungen erzeugen eine einseitig zughärtende Abdichtung an der Außenmantel des ungeschirmten Kabels.

Technical Data (product sizes and codes)
  • 20s - A2-M20s - M20 x 1,5 - NPT 1/2" - Kabelbereich 8 - 11,5 mm - GL 10
  • 20L - A2-M20L - M20 x 1,5 - NPT 1/2" - Kabelbereich 11 - 13,5 mm - GL 10
  • 25s - A2-M25s - M25 x 1,5 - NPT 3/4" - Kabelbereich 13 - 16,5 mm - GL 10
  • 25L - A2-M25L - M25 x 1,5 - NPT 3/4" - Kabelbereich 16 - 19,5 mm - GL 10
  • 32L - A2-M32L - M32 x 1,5 - NPT 1" - Kabelbereich 19 - 25,5 mm - GL 10
  • 40s - A2-M40s - M40 x 1,5 - NPT 1 1/4" - Kabelbereich 23 - 29 mm - GL 15
  • 40L - A2-M40L - M40 x 1,5 - NPT 1 1/4" - Kabelbereich 25 - 32 mm - GL 15
  • 50s - A2-M50s - M50 x 1,5 - NPT 1 1/2" - Kabelbereich 31,5 - 37 mm - GL 15
  • 50L - A2-M50L - M50 x 1,5 - NPT 2" - Kabelbereich 36,5 - 43 mm - GL 15
  • 63s - A2-M63s - M63 x 1,5 - NPT 2" - Kabelbereich 42,5 - 50 mm - GL 15
  • 63L - A2-M63L - M63 x 1,5 - NPT 2 1/2" - Kabelbereich 49,5 - 55 mm - GL 15
  • 75s - A2-M75s - M75 x 1,5 - NPT 2 1/2" - Kabelbereich 54,5 - 61 mm - GL 15
  • 75L - A2-M75L - M75 x 1,5 - NPT 3" - Kabelbereich 60,5 - 67 mm - GL 15
  • 90 - A2-M90 - M90 x 2 - NPT 3" - Kabelbereich 65 - 78 mm - GL 20


Characteristics / Technical specifications
  • Typ: A2 (Einfachkompressionsverschraubung)
  • Material: Messing, mit oder ohne Vernickelung
  • Norm: BS 6121
  • Schutzart: IP66 und IP68
  • Temperaturbereich: -20°C bis +80°C
  • Gewindeoptionen: metrisch, NPT, BSP und PG
  • Einsatz: Innen- oder Außengebrauch mit allen Arten von ungeschirmten Kabeln
  • Zubehör: PVC-Abdeckungen, Kontermuttern und Erdungsöse erhältlich
  • Funktion: ein zughärtender Abdichtungssitz auf der Außenmantel des Kabels
  • Verfügbare Größen und Produktcodes: siehe Technical Data oben
