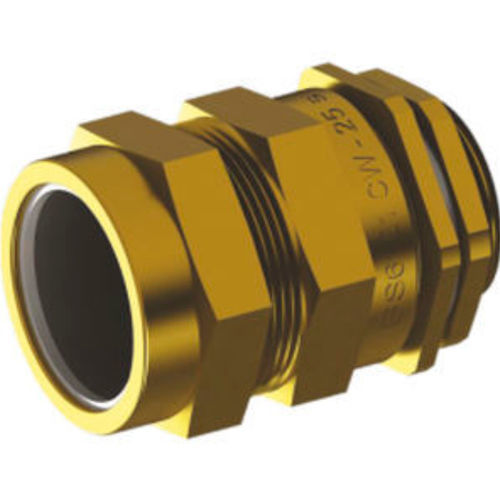

Kabelverschraubung / vernickeltes Messing CW series
MessingIP67IP66

Kabelverschraubung / vernickeltes Messing - CW series - ORTAC - Messing / IP67 / IP66
Kabelverschraubung / vernickeltes Messing - CW series - ORTAC - Messing / IP67 / IP66
Kabelverschraubung / vernickeltes Messing - CW series - ORTAC - Messing / IP67 / IP66 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
vernickeltes Messing, Messing
Schutzniveau
IP67, IP66, gepanzert
Weitere Eigenschaften
für bewehrte Kabel, NPT, mit Panzergewinde, metrisch
Kabeldurchmesser

Max: 91 mm
(3,58 in)

Min: 11,5 mm
(0,45 in)

Gewindedurchmesser

Max: 90 mm
(3,54 in)

Min: 20 mm
(0,79 in)

Klemmbereich

Max: 20 mm
(0,8 in)

Min: 10 mm
(0,4 in)

Betriebstemperatur

Max: 80 °C
(176 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Produkt
Panzerkabelverschraubungen der Serie CW, geeignet für einfache Kompressionsdichtungen von panzergeflechteten (SWA) Kabeln in Industrieanlagen.

Typ
  • CW (Einfachkompressions‑Verschraubung)


Materialien & Normen
  • Material: Messing mit oder ohne Vernickelung
  • Normen: BS 6121
  • Schutzart: IP66 & IP67
  • Temperaturbereich: -20 °C bis +80 °C
  • Gewindeoptionen: Metrisch, NPT, BSP & PG


Funktion & Anwendung
Für Innen‑ und Außenanwendung mit stahlgepanzereten (SWA) Kabeln. Die CW‑Verschraubung dichtet die Außenmantel ab und fixiert die Panzerung mit einer speziellen Klemmvorrichtung, die eine elektrische Verbindung zwischen Panzerung und Verschraubung herstellt.

Zubehör
  • Passendes Zubehör verfügbar: PVC‑Hauben, Kontermuttern & Erdungslasche


Technische Daten (Größen)
20s | CW-M20s | M20 x 1,5 | 1/2 | 11,5 | 15,5 | 10
20L | CW-M20L | M20 x 1,5 | 1/2 | 14 | 20,5 | 10
25s | CW-M25s | M25 x 1,5 | 3/4 | 18 | 24 | 10
25L | CW-M25L | M25 x 1,5 | 3/4 | 20 | 27,2 | 10
32L | CW-M32L | M32 x 1,5 | 1 | 26,3 | 33,5 | 10
40s | CW-M40s | M40 x 1,5 | 1 1/4 | 31,5 | 39,5 | 13
40L | CW-M40L | M40 x 1,5 | 1 1/4 | 32 | 40 | 13
50s | CW-M50s | M50 x 1,5 | 1 1/2 | 38,2 | 46,3 | 13
50L | CW-M50L | M50 x 1,5 | 2 | 44 | 52,6 | 13
63s | CW-M63s | M63 x 1,5 | 2 | 50,1 | 59 | 14
63L | CW-M63L | M63 x 1,5 | 2 1/2 | 56 | 65,3 | 14
75s | CW-M75s | M75 x 1,5 | 2 1/2 | 62 | 71,6 | 15
75L | CW-M75L | M75 x 1,5 | 3 | 68 | 78 | 15
90L | CW-M90L | M90 x 2 | 3 | 80,5 | 91 | 20

Technische Spezifikationen
  • Typ: CW Panzerkabelverschraubung mit Einzelkompression
  • Material: Messing (mit oder ohne Vernickelung)
  • Normen: BS 6121
  • Schutzart: IP66 & IP67
  • Betriebstemperatur: -20 °C bis +80 °C
  • Verfügbare Gewindeoptionen: Metrisch, NPT, BSP & PG
  • Verwendungszweck: Innen- oder Außenanwendung mit stahlgepanzereten (SWA) Kabeln
  • Funktion: Abdichtung der Außenmantel und panzerungsspezifische Klemmvorrichtung zur elektrischen Verbindung
  • Verfügbares Zubehör: PVC‑Hauben, Kontermuttern, Erdungslasche
  • Verfügbare Größen und Artikelnummern: siehe Abschnitt Technische Daten (Größen) oben
