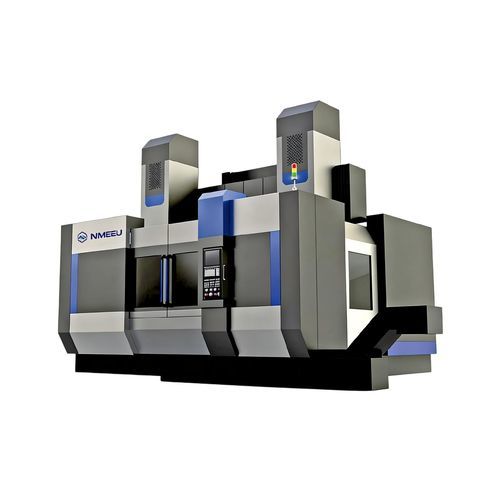

CNC-Drehmaschine CK51-HM

vertikalEinsäulenfür Ventile und Flansche

Übersicht
Die CK51-HM Serie ist eine einständige CNC-Vertikaldreh- und Schleif-Kombimaschine, die Dreh- und Schleiffunktionen für die Bearbeitung großer Durchmesser vereint. Geeignet für die mechanische Fertigung: Ventile, Automobilteile, Schleifwerkzeuge, Luftfahrt, Verteidigung und ähnliche Anwendungen.

Funktionale Hauptbeschreibung
Der Querbalken ist mit zwei CNC-Werkzeugköpfen ausgestattet: der rechte Werkzeughalter dient dem Drehen, der linke Werkzeughalter ist als Schleifwerkzeugträger ausgeführt. Das Werkstück wird einmal gespannt, um sowohl Dreh- als auch Schleifprozesse durchzuführen, wodurch Rüstzeiten reduziert, die Maßhaltigkeit verbessert und Kosten sowie Arbeitsaufwand gesenkt werden.

Schleifkopf
Der Schleifkopf verwendet eine motorisierte Elektrodrehspindel, die am unteren Ende des Schlittenstocks montiert ist und wassergekühlt betrieben wird, um lange Dauerläufe zu ermöglichen. Die Spindel bietet hohe Drehzahlen, geringe Geräuschentwicklung, hohes Drehmoment und stabile Laufeigenschaften für Präzisionsschliff.

Spindel und Arbeitstisch
Der Arbeitstisch weist eine thermo-symmetrische Konstruktion auf. Die Hauptspindel verwendet ein hochpräzises, einstellbares Radialspiel-Doppelreihen-Kurzrollenlager zur radialen Unterstützung und ein hochpräzises Schiebewälzlager zur axiale Führung. Optional können die Schienen mit Kreuzrollenlagern ausgeführt werden.

Hauptspezifikationen

• Serie: CK51-HM — Modelle: CK5116-HM, CK5120-HM, CK5123-HM, CK5126-HM
• Max. Bearbeitungsdurchmesser (mm): 1600 / 2000 / 2300 / 2600 (modellabhängig)
• Max. Bearbeitungshöhe (mm): 1000/1400; 1200/1400; 1200/1400; 1400/1600 (je Modell)
• Max. Tragfähigkeit (T): 8 / 10 / 10 / 12 (je Modell)
• Arbeitstischgröße (mm): 1400 / 1800 / 2000 / 2250 (je Modell)
• Hauptmotorleistung (kW): 30 (CK5116/CK5120/CK5123) oder 37 (CK5126)
• Leistung Schleifkopf (kW): 5,5–7,5
• Drehzahl Schleifkopf (U/min): 50–3000
• Drehtischbereich (U/min): 1–200 (CK5116/CK5120), 1–100 (CK5123), 1–63 (CK5126)
• Horizontaler Hub des vertikalen Werkzeughalters X (mm): 915 / 1050 / 1180 / 1330
• Vertikaler Schlittenhub Z (mm): 800 (CK5116 & CK5120) oder 1000 (CK5123 & CK5126)
• Integration von Drehen und Schleifen in einer Maschine für einen Zweiprozess-Ablauf mit einmaliger Spannvorrichtung
• Schleifkopf: motorisierte Elektrodrehspindel mit Wasserkühlung für langzeitstabile Betriebsbedingungen
• Arbeitstisch: thermo-symmetrische Struktur mit hochpräzisen Radial- und Schublagern
• Schienenoption: Kreuzrollenlager verfügbar
