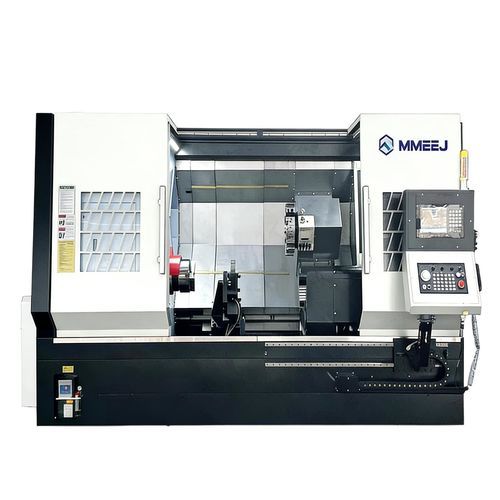

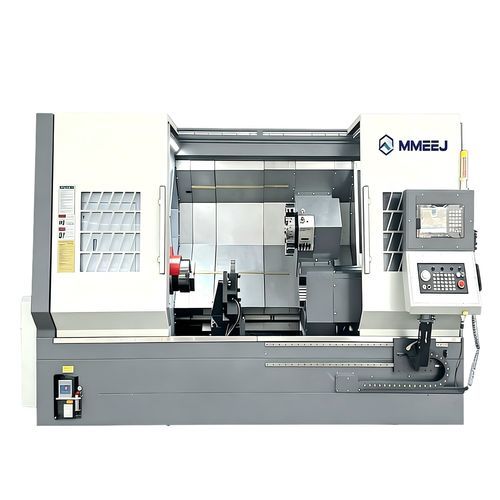

CNC-Drehmaschine TCK series

horizontal3-AchsSchrägbett

Produktübersicht:
Die TCK‑Serie ist ein Schwerlast‑Horizontaldrehzentrum, ausgelegt für das Drehen und Fräsen großer Rohre und Wellen. Sie unterstützt 2‑Achsen bis Y‑Achse und ermöglicht die Komplettbearbeitung großer Durchmesser in einer Aufspannung zur Steigerung der Bearbeitungseffizienz.

Bearbeitungsbereich:
Max. Drehdurchmesser: 900 mm; max. Dreh­länge: 6060 mm. Die Schrägbettkonstruktion verbessert Stabilität und Spanabfuhr.

Wesentliche Daten:

• Schwenk über Bett: φ780 / φ850 mm (modellabhängig)
• Schwenk über Schlitten: φ500 / φ630 mm (modellabhängig)
• Backen‑/Spannfutter‑Größen: 12 / 15 / 18 / 21 / 24 Zoll
• Verfahrwege: X 350 mm; Y ±75 mm; Z wählbar 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
• Eilgang: X 16 mm/min; Y 10 mm/min; Z 16 mm/min
• Hauptspindel: Motor 22 kW (optional 30 kW); Übersetzung 1:3 (Getriebeoption 1:8)
• Durchgangsbohrung / Lager: φ88 / φ105 / φ132 / φ181 / φ220 (modellabhängig)
• Turm: 12 Stationen; Außendienst‑Aufnahme 32×32 mm; max. Bohrstange 50 mm; Indexzeit 0,5 s
• Drehwerkzeug: BMT65 bis 4000 U/min; Motor 5,5 / 7,5 kW
• Reitstock: Verfahrweg bis 5100 mm (modellabhängig); Hülse Ø150 / Ø160 mm; Hülsenhub 180 mm; Konus MT5 / MT6

Typische Anwendungen:

• Komponenten für Öl‑ & Gasleitungen und Rohre großer Durchmesser
• Flansche und große Wellen für Baumaschinen
• Hydraulikkomponenten, Luft‑ und Raumfahrt‑ sowie Schiffbauteile

Konfigurationen und Optionen:

• Verschiedene Z‑Achsen‑Längen und Reitstock‑Konfigurationen
• Wahl der Spannfuttergrößen und Durchgangsbohrungs‑Optionen
• Optionale Getriebeübersetzung und höhere Motorleistung
• Varianten für Turm und rotierende Werkzeuge (Leistung/Drehzahl)

Bestellung und Service:
Konfigurierbar nach Bearbeitungsanforderungen. Bitte Spindel, Spannfutter, Z‑Länge und Steuerungsoptionen angeben für ein maßgeschneidertes Angebot.
