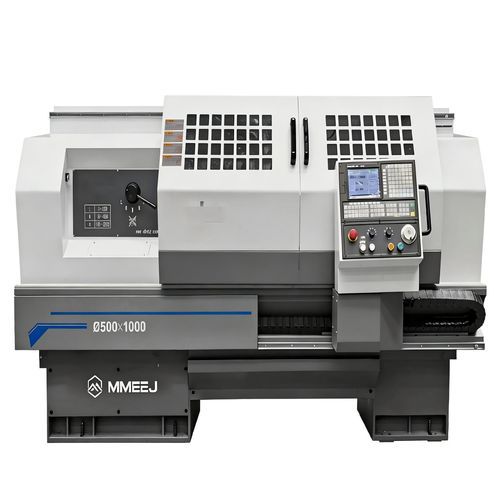

CNC-Drehmaschine CKA series

horizontal2-AchsFlachbett

Produktvorstellung: Die CNC-Drehmaschinen der CKA-Baureihe sind horizontale CNC-Drehmaschinen mit einem Flachbett, das sowohl durch die Längs- (Z) als auch durch die Querachse (X) gesteuert wird. Fähigkeiten:

• Automatische Zerspanungsoperationen an verschiedenen Wellen- und Scheibenteilen, einschließlich zylindrischer Innen- und Außenflächen, konischer Flächen, bogenförmiger Flächen, Stirnflächen, Einstechen und Anfasen.
• Drehoperationen an metrischen geraden Gewinden, stirnseitigen Gewinden und zölligen geraden und kegeligen Gewinden.
• Geeignet für die vielfältige Kleinserienfertigung; überlegene Leistung bei komplexen, hochpräzisen Teilen.

Bearbeitungsbereich: Bettrotationsdurchmesser von 400mm bis 800mm; Werkstücklänge von 750mm bis 5000mm, mit kundenspezifischen Längenoptionen verfügbar. CKA-Serie - Technische Tabelle: Produktmodell | Einheit | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Max. Schwenkdurchmesser über Bett | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Max. Schwenkdurchmesser über Querschlitten | mm | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Max. Werkstücklänge | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Maximale Schnittlänge | mm | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (Vierfach-Werkzeughalter mit hoher Position) 690/1140/1740/2640/3560/4640 (Horizontaler Werkzeughalter mit sechs Positionen) 700/1150/1750/2650/3570/4650 (Horizontaler Werkzeughalter mit acht Positionen) Maximaler Drehdurchmesser (vertikale 4-Position) | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Maximaler Drehdurchmesser (Horizontale 6-Position) | mm | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Opt: Horizontale 6-Stellung | mm | 一 | 一 | φ370 | φ370 | φ620 | φ620 Spitzenhöhe der Spindel | mm | 200 | 200 | 250 | 250 | 315 | 400 Spindelmotorleistung | kW | 5,5 (Servomotor) | 5,5 (Servomotor) | 7,5/11 (Servomotor) | 11/15 (Servomotor) | 11 (Motor mit variabler Frequenz, Opt: Servomotor) | 11 (Motor mit variabler Frequenz, Opt: Servomotor) Spindelbohrung | mm | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Kegel der Spindelbohrung | | MT. NO.6 | MT. NO.6 | Frontφ901:20 | Frontφ1001:20 | Frontφ1201:20 | Frontφ1201:20 Typ der Spindelnase | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Spindeldrehzahlbereiche | 20~2500 2 Bereiche manuell | 20~3500 Einzelspindel | 7~2200 3 Bereiche manuell | 30~3000 Einzelspindel | 10~1000 (umrichtergesteuerter Motor/Op: Servomotor) 4 Bereiche manuell | 10~1000 (umrichtergesteuerter Motor/Op: Servomotor) 4 Bereiche manuell Durchmesser der Reitstockpinole | mm | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Verfahrweg der Reitstockpinole | | 140 | 140 | 150 | 150 | 240 | 240 Reitstockpinole Kegel | mm | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Max. Verfahrweg der X-Achse | mm | 240 | 240 | 280 | 280 | 320 | 320 Max. Verfahrweg der Z-Achse | m/min | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Eilgang der X/Z-Achse | mm | 4/6 | 4/6 | 4/8 (750/1000/1500 Spec) 4/6 (2000 Spec) | 4/8 | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) Größe des Werkzeugschafts (vertikale 4-Position) | mm | 20×20 | 20×20 | 25×25 (20×20 Horizontale 8-Position Werkzeugsäule) | 25×25 | 32×32 (32×25 Horizontale 8-Position) | 32×32 Positioniergenauigkeit der X/Z-Achse | mm | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0.021 (750 Spec) 0.024 (1000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) Wiederholgenauigkeit der X/Z-Achse | mm | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (1000 Spec) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Für Spezifikationen ≥2000mm, Inspektion über 2000mm Länge) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Für Spezifikationen ≥2000mm, Inspektion über 2000mm Länge) Caractéristiques / spécifications techniques:

• Serien: CKA-Serie (Modelle: CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Durchmesser der Bettrotation: 400mm bis 800mm je nach Modell.
• Max. Werkstücklänge: 750mm bis 5000mm (modellabhängig, kundenspezifische Längen verfügbar).
• Spindelmotorleistung: 5.5 kW bis 15 kW (Servo- oder frequenzgeregelter Motor je nach Modell).
• Spindelbohrung: φ40 - φ100 je nach Modell.
• Spindeldrehzahlbereiche: von 7 U/min bis 3500 U/min (modellabhängig, manuelle Bereiche oder inverter-/servogesteuerte Optionen).
• X/Z-Achsenverfahrwege und Eilgänge: X bis zu 320 mm; Z bis zu Werten zwischen 580/830 mm bis zu 4750 mm (modellabhängig).
• Positioniergenauigkeit (X/Z): von 0,018 mm bis zu 0,030 mm für die größten Modelle.
• Wiederholgenauigkeit (X/Z): von 0,006 mm bis zu 0,014 mm (spezifikationsabhängig).
