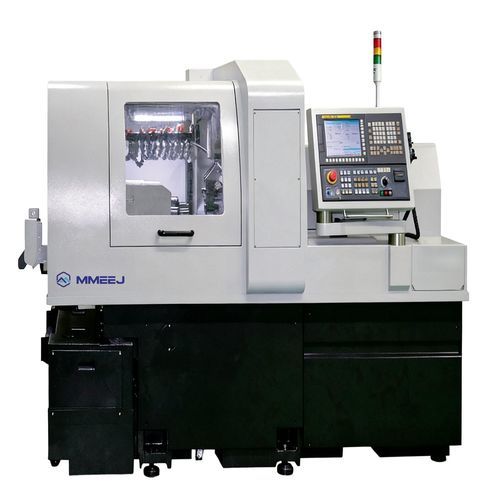

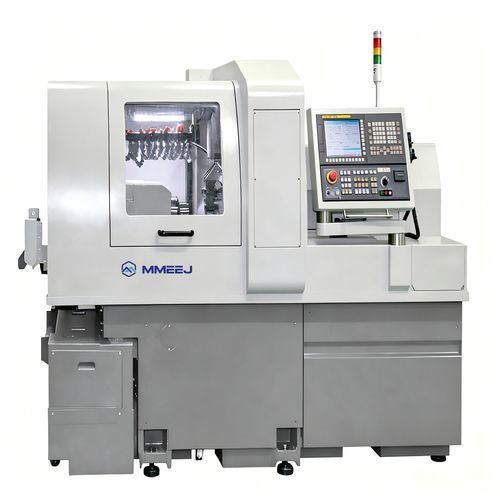

CNC-Drehautomat XDI series

Mehrspindelfür die Produktion kleiner Teilefür lange Werkstücke

Produktübersicht:
Die XDI‑Serie ist eine Swiss‑Typ Dreh‑/Fräsmaschine, die mehrere Bearbeitungsvorgänge (Drehen, Fräsen, Bohren, Gewinden, Indexierung) in einer Spannlage ausführt. Die Spindel rückt näher an das Schneidwerkzeug, um Verformungen langer, schlanker Wellen zu minimieren und die Maßhaltigkeit zu verbessern, wodurch die Maschine für die Serienfertigung kleiner, komplexer Präzisionsteile geeignet ist.

Anwendungsbereiche:

• Wellen und längliche Bauteile für Automobil-, Elektronik- und Beschlagindustrie
• Medizinische Bauteile und unregelmäßig geformte Präzisionsteile
• Serienfertigung kleiner Teile mit multiplen Bearbeitungsschritten

Wesentliche Spezifikationen:

• Modelle: XDI 26 und XDI 32 (XDI‑Serie)
• NC‑System: Fanuc-31iB
• Max. Bearbeitungsdurchmesser: Ø26 mm (XDI 26) / Ø32 mm (XDI 32)
• Z1‑Hub: 350 mm (H) / 100 mm (N)
• Hauptspindeldrehzahl: 8.000 U/min (XDI 26) / 6.500 U/min (XDI 32)
• Haupt-/Nebenspindelmotoren: 2,2/5,5 kW (je nach Angabe)
• Drehwerkzeugkapazität: □16 mm × 7 (4+3)
• Front‑Werkzeughalter: ER16M × 4 (Front 4 / Rear 7)
• Querbohrung: ER16 × 7 (4+3), 6.000 U/min; Motor 1,0 kW (XDI 26) / 2,2 kW (XDI 32)
• B‑Achse quer: ER16 × 4 (Front 4 / Rear 4), 6.000 U/min
• Rückenwerkzeuge: ER16 × 9 (Fix 3 + Angetr. 6) mit optionaler Konfiguration (Angetr. 6 + Quer 3 + Drehen 2)
• Neben­spindel­drehzahl: 8.000 U/min (XDI 26) / 6.500 U/min (XDI 32); Neben­spindel­motor: 2,2/5,5 kW
• Maschinenabmessungen (L×B×H): 2.910 × 1.710 × 2.010 mm; Gewicht: 6.300 kg
• Leistungsaufnahme: 13,5 KVA (10,8 kW) oder 16,2 KVA (13 kW) je nach Konfiguration
• Luftdurchsatz: 120–150 L/min

Optionen und Konfigurationen:

• Doppelspindel oder Rückenspindel für simultane Vorder-/Rückseitenbearbeitung zur Verkürzung der Zykluszeit
• Optionale angetriebene Werkzeuge, Querwerkzeuge und Kombinationen für flexible Werkzeugbestückung
• Wählbare Motor‑ und Spindelkonfigurationen zur Anpassung an Produktionsanforderungen
