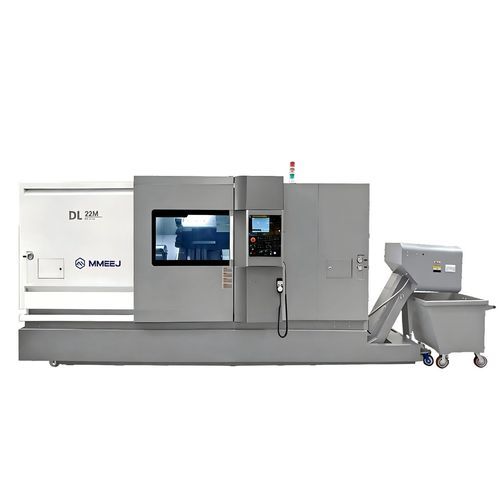

CNC-Drehmaschine DL-M series

horizontalmit SchrägbettA2-8

Produktvorstellung:
Die DL-M Serie ist eine Schrägbett-CNC-Drehmaschine, entwickelt mit internationaler Spitzentechnologie. Das Hauptbett ist als Monoguss ausgeführt und die Führungen sind um 45° geneigt, was die Steifigkeit erhöht. Die Steuerung erfolgt über FANUC 0i-TFPLUS (oder gleichwertige Systeme) und AC-Servoantriebe für die Achsen, was eine einfache Bedienung und zuverlässige Performance gewährleistet. Die Maschine führt Drehen, Bohren und Fräsen an Wellen- und Scheibenbauteilen aus und findet Anwendung in Automobilteilen, Werkzeugbau, Wälzlagern und Bergbaumaschinen. Mehrere Bearbeitungsschritte (Drehen, Ausdrehen, Bohren, Reiben) können in einer Aufspannung erledigt werden.

Merkmale:

• 45° geneigte Bettführungen zur Erhöhung der Steifigkeit
• 12-fach Revolver mit Optionen: 12T hydraulisch oder 12T mit angetriebenen Werkzeugen
• Hochlastfähige, steife Gleitführungen
• Modulares Design mit verschiedenen Konfigurationsoptionen
• Steuerung: FANUC 0i-TFPLUS (oder gleichwertig)
• AC-Servoantriebe für präzise Achssteuerung

Bearbeitungsbereich:
Max. Durchmesser über Bett: φ520 – φ900; Max. Drehlänge: 1000 mm – 3000 mm modellabhängig.

DL Serie - Technische Tabelle (Werte je Modell):
Produktmodell | Einheit | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Max. Drehdurchmesser über Bett | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Max. Drehdurchmesser (Welle/Scheibe) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Max. Drehlänge | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Planscheibengröße | inch | 10 | 10 | 15 | 15 | 15 | 15
Typ Spindelnase | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Spindeldrehzahlbereich | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Spindelbohrung | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Max. Stangenkapazität (mit durchgehender Hydraulikspannfutter) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Spindelmotorleistung | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Max. Hub X-Achse | mm | 260 | 260 | 375 | 375 | 435 | 435
Max. Hub Z-Achse | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Vorschub Eilgang X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Revolvertype und Werkzeuganzahl | ( — ) | 12T Hydraulisch | 12T angetriebene Werkzeuge | 12T Hydraulisch | 12T angetriebene Werkzeuge | 12T Hydraulisch | 12T angetriebene Werkzeuge
Werkzeugschäfte Größe | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Indexierzeit (benachbart/weit) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Durchmesser Planspitze | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Hub Planspitze | mm | 139 | 139 | 180 | 180 | 180 | 180

Spezifikationen / Technische Daten:

• Serie: DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Bett: Integral-Guss mit 45° geneigten Führungen für hohe Steifigkeit
• Steuersystem: FANUC 0i-TFPLUS oder äquivalent
• Antriebe: AC-Servoantriebe für zuverlässige Achssteuerung
• Revolver: 12 Positionen (hydraulische oder angetriebene Werkzeugvarianten)
• Max. Durchmesser über Bett: 520 / 680 / 900 mm je nach Modell
• Max. Drehdurchmesser (Welle/Scheibe): bis zu φ760–φ800 je nach Modell
• Drehlängenoptionen: 1000, 1500, 2000, 3000 mm (modellabhängig)
• Planscheiben: 10" (DL-25), 15" (DL-32 / DL-40)
• Spindelnase: A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Spindeldrehzahlen: bis 3500 / 2000 / 1500 rpm je nach Modell
• Spindelbohrung: φ87 / φ100 / φ132 je nach Modell
• Max. Stangenkapazität: bis φ80 mm (durchgehendes Hydraulikspannfutter)
• Spindelleistung: 15–30 kW je nach Konfiguration
• Hub X-Achse: 260–435 mm je nach Modell
• Hub Z-Achse: Konfigurationen 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Eilgang: 12 m/min (X) und 12–16 m/min (Z)
• Werkzeugschaftgrößen: 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Planspitze: φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Typische Anwendungen: Automobilteile, Formen, Lager, Bergbaumaschinen — geeignet für Wellen- und Scheibenbauteile mit mehreren Operationen in einer Aufspannung
