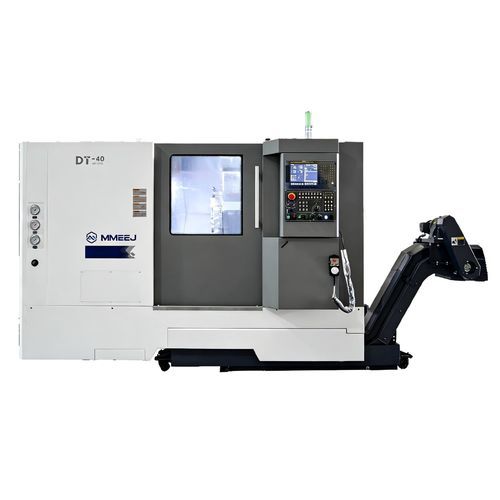

CNC-Drehmaschine DT serieshorizontalmit SchrägbettA2-6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- horizontal
- Struktur
- mit Schrägbett
- Spindelnase
- A2-8, A2-6, A2-5
- Anzahl Werkzeuge
- 12 Werkzeuge
- Antriebssystem
- mit Servoantrieb
- Anwendungsbereich
- für Wellenbearbeitung, für Stangenbearbeitung
- Leistung
- hohe Festigkeit
- Zusatzfunktion
- zum Fräsen, zum Ausbohren, Bohren
- Durchmesser
480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)- Rotationsgeschwindigkeit
3.500 rpm, 4.500 rpm, 5.000 rpm
(21.991,149 rad.min-1, 28.274,334 rad.min-1, 31.415,927 rad.min-1)- Länge des Werkstücks
Max: 1.025 mm
(40 in)Min: 300 mm
(12 in)- Max. Schnittdurchmesser
Max: 500 mm
(20 in)Min: 280 mm
(11 in)- Stangendurchlass
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- X-Hub
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Z-Hub
Max: 1.405 mm
(55 in)Min: 300 mm
(12 in)- Schnellvorschub auf x-Achse
30 m/min
- Schnellvorschub auf z-Achse
30 m/min
- Nominalleistung
7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)
Beschreibung
Produktübersicht:
Die DT-Serie Schrägbett-CNC-Drehmaschinen ist ein leistungsfähiges Drehzentrum mit monolithisch gegossenem Bett und 45° geneigten Führungen für hohe Steifigkeit. Ausgestattet mit FANUC 0i-TFPLUS (oder gleichwertig) Steuerung und AC-Servoantrieben, ermöglicht die Maschine Mehrprozessbearbeitungen in einer Spannoperation für Wellen und Scheiben.
Bearbeitungsbereich:
Technische Merkmale:
Bearbeitungsmöglichkeiten:
Anwendungen & Branchen:
Optionen & Hinweise:
Die DT-Serie Schrägbett-CNC-Drehmaschinen ist ein leistungsfähiges Drehzentrum mit monolithisch gegossenem Bett und 45° geneigten Führungen für hohe Steifigkeit. Ausgestattet mit FANUC 0i-TFPLUS (oder gleichwertig) Steuerung und AC-Servoantrieben, ermöglicht die Maschine Mehrprozessbearbeitungen in einer Spannoperation für Wellen und Scheiben.
Bearbeitungsbereich:
- Drehdurchmesser über dem Bett: Ø480 mm — Ø680 mm (modellabhängig)
- Max. Drehdurchmesser (Welle/Scheibe): bis zu Ø500 mm je nach Modell
- Max. Dreh länge: 300 mm — 1100 mm je nach Variante
- Spindeldrehzahl: bis zu 5.000 min⁻¹ bei ausgewählten Varianten
Technische Merkmale:
- Serie: DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
- Bett: monolithisch gegossenes Schrägbett mit 45° geneigten Führungen
- Steuerung & Antrieb: FANUC 0i-TFPLUS (oder gleichwertig), AC-Servoantrieb
- Spindel: Nase A2-5 / A2-6 / A2-8 je nach Option; Spindelbohrung bis Ø87 mm bei einigen Modellen
- Backengröße: 6"–10" je nach Modell; durchgehende hydraulische Backe verfügbar
- Spindelmotornennleistung: typ. 7,5–18,5 kW je nach Variante
- Werkzeugrevolver: 12-fach hydraulisch oder servo; angetriebene Werkzeuge bei ausgewählten Modellen
- Achsenwege & Eilgänge: X/Z Eilgang typ. 30/30 m/min; X- und Z-Verfahrwege modellabhängig
- Reitstockhübe: 140–300 mm je nach Modell
Bearbeitungsmöglichkeiten:
- Kombinierte Abläufe: Drehen, Bohren, Innen- und Außenbearbeitung, Reiben und Fräsen in einer Aufspannung
- Geeignet für Wellen, Scheiben und Stangenmaterial (Stangenaufnahme bis Ø73 mm mit durchgehendem Backensatz)
- Produktivitätssteigernde Konfigurationen mit angetriebenen Werkzeugen und Duplex/verlängerten Z-Versionen verfügbar
Anwendungen & Branchen:
- Automobilkomponentenfertigung
- Werkzeug- und Formenbau
- Produktion von Lagern und rotierenden Teilen
- Teile für Bergbau- und Schwermaschinen
Optionen & Hinweise:
- Steuerungsoptionen: FANUC oder gleichwertige internationale Systeme
- Spindelvarianten: Elektromandeln und größere Bohrungsoptionen
- Werkzeugoptionen: angetriebene Werkzeuge, VDI-Schnittstellen, Duplex/verlängerte Z-Varianten für lange Teile
- Bitte Zeichnung und Produktionsanforderungen bereitstellen, um das optimale Modell und die Konfiguration zu bestätigen
