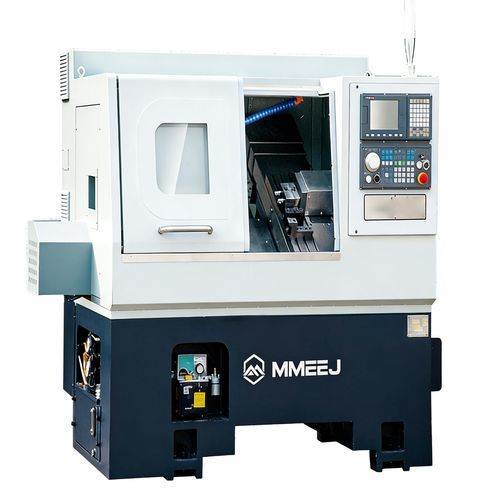

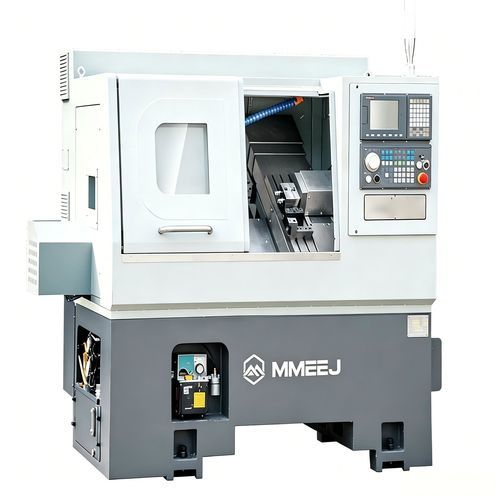

Dreh-Fräszentrum / CNC HX series

horizontal2-AchsXZ

Maschinenbeschreibung:
Integriertes hochsteifes Gussbett mit großer Schwingungsdämpfung und geringer Verformung.
30° schräg gestelltes Bett zur vereinfachten Werkstückbeladung/-entnahme und besseren Späneförderung.
Schnelle Verfahrwege für hohe Produktivität.
T‑förmige Gang‑Werkzeug‑Turret reduziert Werkzeugwechselzeiten und erlaubt verschiedene Verbundwerkzeuge; seitliches Antriebswerkzeug optional erhältlich.

Technische Parameter (Zusammenfassung):

• Modelle: HX36, HX46, HX52
• Steuerung (Standard / Optional): SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
• Max. Drehdurchmesser: 400 mm; Max. Drehdurchmesser Werkstück: 380 mm; Max. Dreh Länge: 350 mm
• Verfahrwege X / Z: 800 mm / 250 mm; Vorschub schnell X / Z: 25 m/min
• Spindelkonus: A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
• Hydraulisches Futter: 5 Zoll; Spindelbohrung / Durchgangsbohrung: HX36 43 / 35 mm; HX46 56 / 45 mm; HX52 62 / 51 mm
• Spindeltyp & Leistung: HX36 mechanisch 5,5 kW; HX46 elektrisch 11 kW; HX52 elektrisch 11 kW
• Max. Spindeldrehzahl: HX36 4000 U/min; HX46 5000 U/min; HX52 3500 U/min
• Positioniergenauigkeit X/Z: 0,01 mm; Wiederholgenauigkeit: 0,006 mm; Laufgenauigkeit Spindel: 0,003 mm

Eigenschaften / Spezifikationen:

• Handelsbezeichnung: Turn & Mill Lathe (Gang tool lathe)
• Marke: MMEEJ
• Verfügbare Modelle: HX36, HX46, HX52
• Führung / Spindel: Kugelspindel; Schraubendurchmesser X/Z 32/32 mm; Führungsbreite 35/35 mm
• Spindeldrehmoment: HX36 26,3 Nm; HX46 37 Nm; HX52 90 Nm
• Antriebsleistung Spindel: HX36 11; HX46 18,5; HX52 18,5 (angegebene Werte)
• Antriebs‑Motoren Achsen X/Z: je 1,3 kW
• Anwendungen: Präzisionsdrehen und -fräsen von Klein‑ bis Mittelbauteilen in industrieller Fertigung
