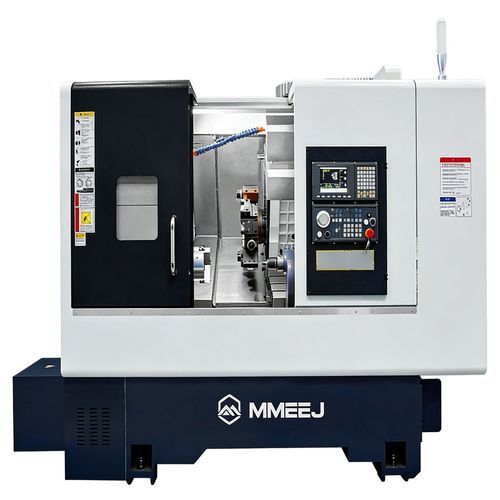

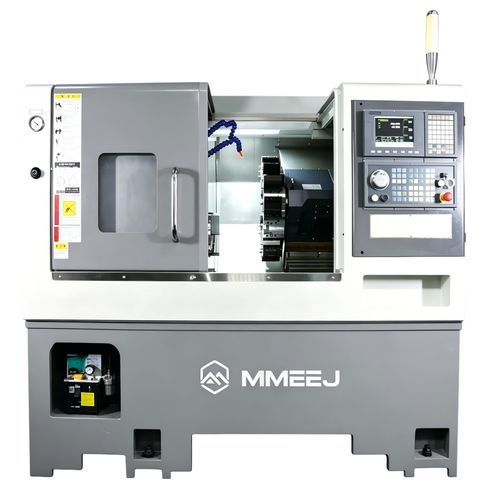

Dreh-Fräszentrum / CNC CTXY series

horizontal3-AchsRollen

Maschinenbeschreibung:

• 1. Integriertes Gussbett mit hoher Steifigkeit mit großer Anti-Vibrations-Dämpfung und geringer Verformung.
• 2. 30° Schrägbett-Design macht es bequem für den Bediener zu installieren und zu entfernen Werkstück, und einfach für die Späne entfernen.
• 3. Servo-Power-Revolver, schnelle Werkzeugwechsel.
• 4. Full-Proof-internen Schutz, effektiv getrennt den Bearbeitungsbereich mit besseren öl-, wasserdicht und staubdicht Wirkung.
• 5. Programmierbarer Reitstock mit schneller und langsamer Vorwärtsfunktion.
• 6. mit Dreh- und Fräsfunktion.
• 7. vom Kunden gelieferte Bilder können mit der Maschine abgestimmt werden.
• 8. Bilder von bearbeitbaren Teilen sind verfügbar.

Technische Daten (Tabelle): Artikel | Modell | Einheit | CTXY46 | CTXY52 | CTXY72 Steuerung | Steuerung (Standard) | / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Steuerung (optional) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Kapazität - Max. Umlaufdurchmesser (Scheibe) | mm | 700 | 700 | 700 Max. Bearbeitungsdurchmesser (Scheibe) | mm | 350 | 350 | 350 Max. Bearbeitungslänge | mm | 520 | 520 | 520 Verfahrweg X-Achse (Durchmesser) | mm | 200 | 200 | 200 Verfahrweg Z-Achse | mm | 550 | 550 | 550 Verfahrweg Y-Achse | mm | ±45(90) | ±45(90) | ±45(90) Verfahrweg Reitstock | mm | 500 | 500 | 500 Spindel - Spindelkonus | / | A2-5 | A2-6 | A2-8 Größe des Hydrodehnspannfutters | Zoll | 6 | 8 | 10 Durchmesser der Spindelbohrung | mm | 56 | 62 | 85 Max. Stangendurchlassdurchmesser | mm | 45 | 51 | 71 Spindeltyp | / | Elektrische Spindel | Mechanische Spindel | Mechanische Spindel Leistung Spindelmotor | KW | 11 | 11 | 11 Antriebsleistung der Spindel | KW | 18,5 | 18,5 | 18,5 Max. Spindeldrehzahl | U/min | 5000 | 3500 | 3000 Spindelnennmoment S1 (kontinuierlich) | NM | 37 | 73 | 70 Max. Spindeldrehmoment S3 (in 30min) | NM | 84 | 100 | 95,5 Power Head Revolver - Werkzeughalter/Diagonalgröße | / | 12/370 | 12/370 | 12/370 Werkzeugwechselzeit einstellen | s | 2 | 2 | 2 Reitstock - Reitstockkegel | / | MT5 | MT5 | MT5 XY/Z-Achse - XY/Z-Schneckendurchmesser | / | 32/32/32 | 32/32/32 | 32/32/32 Breite der X/Z-Führungsbahn | / | 35/35/35 | 35/35/35 | 35/35/35 Führungsbahntyp | / | Rolle | Rolle | Rolle Motorleistung der X-Achse | KW | 1,8 | 1,8 | 1,8 Motorleistung Z-Achse | KW | 1.8 | 1.8 | 1.8 Motorleistung Y-Achse | KW | 1,8 | 1,8 | 1,8 Eilganggeschwindigkeit der X-Achse | m/min | 25 | 25 | 25 Eilganggeschwindigkeit der Y-Achse | m/min | 10 | 10 | 10 Eilganggeschwindigkeit der Z-Achse | m/min | 25 | 25 | 25 Genauigkeit - Wiederholgenauigkeit der X/Y/Z-Achse | mm | 0,006 | 0,006 | 0,006 Rundlaufgenauigkeit der Spindelnase | mm | 2 | 2 | 2 Werkzeug - Innenbohrung Werkzeughalter | / | φ25/φ32 (4Stk) | φ25/Φ32 (4Stk) | φ25/φ32 (4Stk) 0.D. Werkzeughalter | / | Φ25 (3Stk) | Φ25 (3Stk) | Φ25 (3Stk) Axialer Werkzeughalter | / | Φ25 (1Stk) | Φ25 (1Stk) | Φ25 (1Stk) Werkzeug mit angetriebenem Kopf (Axialer Antrieb: AL; Radialer Antrieb: RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Leistung des Motors am lebenden Kopf | kw | 2.9 | 2.9 | 2.9 Drehzahl des Antriebsmotors | rpm/min | 4000 | 4000 | 4000 Maximaler Bohrdurchmesser des Antriebskopfes | mm | 16 | 16 | 16 Max. Gewindebohrerdurchmesser | mm | M12x1.75P | M12x1.75P | M12×1.75P Max. Werkzeughalterkapazität | Anzahl | 12 | 12 | 12 Karakteristika / technische Daten:

• Série/Modèles: CTXY-Serie (CTXY46, CTXY52, CTXY72).
• Typ: Dreh- und Fräsdrehbank (kleine Baureihe) - Dreh- und Fräsfunktionen integriert.
• Bett: Integriertes Gussbett mit hoher Steifigkeit, 30° Schrägbettdesign für leichteres Be- und Entladen und einfachere Spanabfuhr.
• Steuerungsoptionen: Standard SYNTEC 22TB; optional FANUC Oi-TFPLUS oder SIEMENS 828D.
• Max. Schwenkbereich (Scheibe): 700 mm; Max. Bearbeitungsdurchmesser (Scheibe): 350 mm; Max. Bearbeitungslänge: 520 mm.
• Achsverfahrwege: X (Durchmesser) 200 mm; Z 550 mm; Y ±45(90).
• Spindel: Kegel A2-5 / A2-6 / A2-8 je nach Modell; Spindelmotor 11 kW; Spindelantrieb 18,5 kW.
• Max. Spindeldrehzahl: 5000 / 3500 / 3000 U/min (jeweils Modelle).
• Spindelbohrung / max. Stangendurchlass: 56/45 mm (CTXY46), 62/51 mm (CTXY52), 85/71 mm (CTXY72).
• Revolver: Servo-Revolver, 12 Werkzeugpositionen, Werkzeughalterdiagonale 12/370, Werkzeugwechselzeit ~2 s.
• Reitstock: programmierbar, MT5-Kegel, Verfahrweg 500 mm.
• Führungen: Rollenführungen; XY/Z-Schnecke 32 mm; Führungsbreite 35 mm.
• Eilganggeschwindigkeiten: X/Z 25 m/min; Y 10 m/min.
• Positioniergenauigkeit: Wiederholgenauigkeit X/Y/Z 0,006 mm; Spindelnasenrundlauf 2 mm.
• Mitlaufende Werkzeuge: 2×ER32 AL/RL, mitlaufender Motor 2,9 kW bei 4000 U/min, max. Bohrer Ø16 mm, max. Gewindebohrer M12x1,75P.
• Max
