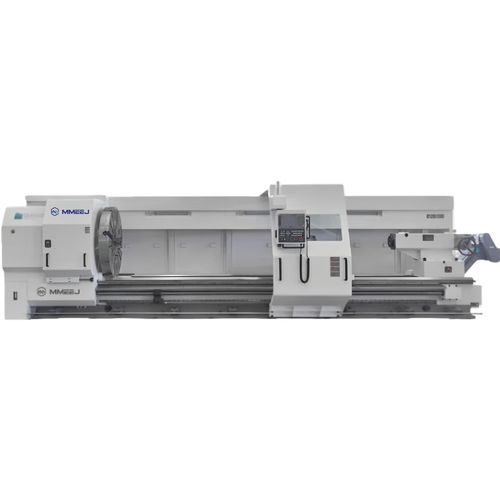

CNC-Drehmaschine CKA-M series
horizontal2-AchsFlachbett

CNC-Drehmaschine - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2-Achs / Flachbett
CNC-Drehmaschine - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2-Achs / Flachbett

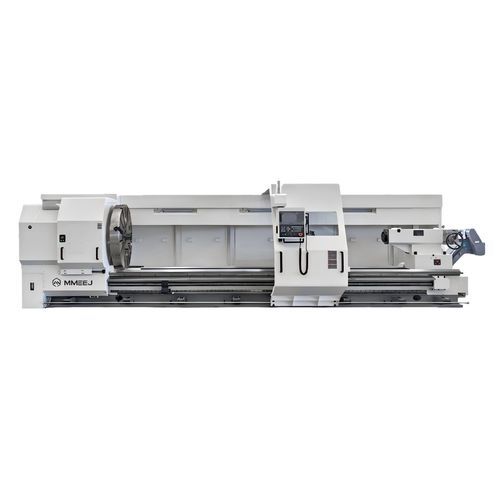

CNC-Drehmaschine - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2-Achs / Flachbett - Bild - 2
CNC-Drehmaschine - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2-Achs / Flachbett - Bild - 3
CNC-Drehmaschine - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2-Achs / Flachbett - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Struktur
Flachbett
Antriebssystem
mit Servoantrieb
Anwendungsbereich
für Wellenbearbeitung, für komplexe Werkstücke
Leistung
Hochpräzision
Zusatzfunktion
Rillierung
Durchmesser

630 mm, 880 mm, 1.000 mm, 1.250 mm
(24,8 in, 34,65 in, 39,37 in, 49,21 in)

Rotationsgeschwindigkeit

Max: 500 rpm
(3.141,593 rad.min-1)

Min: 2 rpm
(12,566 rad.min-1)

Länge des Werkstücks

Max: 6.000 mm
(236 in)

Min: 1.500 mm
(59 in)

Max. Schnittdurchmesser

1.000 mm, 1.250 mm
(39 in, 49 in)

X-Hub

520 mm, 640 mm
(20 in, 25 in)

Z-Hub

Max: 5.870 mm
(231 in)

Min: 1.370 mm
(54 in)

Schnellvorschub auf x-Achse

0 m/min, 6 m/min
(0 ft/s)

Schnellvorschub auf z-Achse

0 m/s, 8 m/s
(0 ft/s)

Nominalleistung

22 kW, 26 kW
(29,9 hp, 35,4 hp)

Gesamtlänge

6.320 mm, 6.820 mm, 7.820 mm, 8.820 mm, 9.820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)

Gesamtbreite

2.300 mm, 2.520 mm
(91 in, 99 in)

Gesamthöhe

1.500 mm, 2.000 mm, 3.000 mm, 5.000 mm, 6.000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)

Gewicht

Max: 19 t
(21 us ton)

Min: 14 t
(15 us ton)

Beschreibung

Produktübersicht:
Die CKA-M Serie ist eine horizontale CNC-Drehmaschine mit Flachbett, gesteuert auf den Achsen Z und X. Sie führt automatisierte Drehbearbeitungen an großen Wellen und Scheiben durch: innere und äußere Zylinderflächen, Kegelflächen, Bogengeometrien, Stirnflächen, Nuten, Fasen sowie verschiedene Gewindearten (metrisch, imperial, Stirngewinde, konisch). Ausgerüstet mit CNC-Steuerungen von FANUC oder Siemens für wiederholbare Bearbeitungszyklen, eignet sie sich für Serienfertigung und die Bearbeitung komplexer, hochpräziser Bauteile.

Bearbeitungsbereich:
Drehdurchmesser über dem Bett: Ø1000 / Ø1250 mm (Modelle CKA61100M / CKA61125M). Verfügbare Werkstücklängen: 1500, 2000, 3000, 4000, 5000, 6000 mm. Maximale Schnitllängen richten sich nach der gewählten Werkstücklänge.

Wesentliche technische Daten (CKA-M Serie):
  • Modelle: CKA61100M, CKA61125M
  • Max. Drehdurchmesser über Bett: Ø1000 / Ø1250 mm
  • Max. Drehdurchmesser über Reitstockschlitten: Ø630 / Ø880 mm
  • Max. Drehdurchmesser: Ø1000 / Ø1250 mm
  • Spindelmittenhöhe: 500 / 625 mm
  • Hauptantrieb (Servo): 22/26 kW (FANUC)
  • Futtergröße: Ø1000 / Ø1250 mm
  • Spindelbohrung: Ø130 mm; Frontkonus: Ø140 mm 1:20; Spindel-/Flanschtyp: A2-15
  • Spindeldrehzahlbereiche: 2–500 min⁻¹ (niedrig 2–87, mittel 5–201, hoch 11–500)
  • Reitstockspindel: Ø200 mm, Hublänge 300 mm, Konus MT.No.6
  • Verfahrwege X/Z: X 520 / 640 mm; Z: 1370, 1870, 2870, 3870, 4870, 5870 mm
  • Eilgang X/Z: 6/8 m/min (Spec. 1500–4000), 5 m/min (Spec. 5000–6000)
  • Werkzeugaufnahme (vertikal 4-fach): 40×40 mm
  • Positioniergenauigkeit X/Z: 0,021/0,026 mm (1500/2000), 0,030 mm (3000–6000)
  • Wiederholgenauigkeit X/Z: 0,008/0,014 mm (1500/2000), 0,014 mm (≥2000 gemessen über 2000 mm)
  • Maschinenabmessungen und Gewichte variieren je nach Modell und Länge (siehe technische Optionen)
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.
