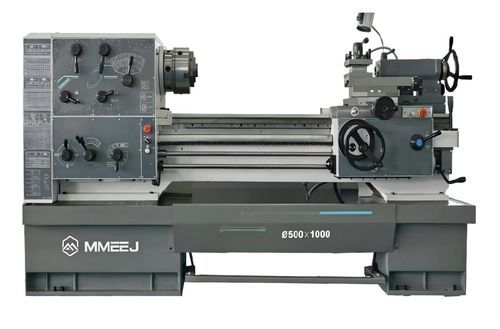

Konventionelle Drehmaschine CDS series

horizontal2-Achsfür Teile mit großem Durchmesser

Produktübersicht:
Die Horizontal‑Drehmaschinen der CDS‑Serie sind ausgelegt für das Drehen von inneren und äußeren Zylinderflächen, Stirnflächen und Kegelflächen an Wellen und Bauteilen. Verfügbare Modelle: CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C für mittelgroße bis große Werkstücke.

Bearbeitungsbereich:
Max. Durchmesser über dem Bett: φ500 oder φ660 mm (modellabhängig). Max. Durchmesser über dem Kreuzschlitten: φ290 oder φ440 mm. Durchmesser in der Tasche und Taschenlänge variieren je nach Modell (bis φ870, falls zutreffend). Max. Werkstücklänge: 1000 / 1500 / 2000 / 3000 mm. Max. Bearbeitungslänge: 950 / 1450 / 1950 / 2950 mm.

Technische Daten:

• Serie: CDS (oben angegebene Modelle)
• Spitzenstück: D8
• Spindelbohrung: φ82 mm (B‑Modelle) oder φ105 mm (C‑Modelle)
• Backen‑Durchmesser: φ250 mm oder φ315 mm (modellabhängig)
• Konus der Spindelbohrung: 90 mm / 1:20 (B‑Modelle) oder 110 mm / 1:20 (C‑Modelle)
• Max. Spindeldrehmoment: 1100 Nm
• Spindeldrehzahlbereiche: 26–2000 U/min (B‑Modelle, 16 Stufen) oder 26–1700 U/min (C‑Modelle, 16 Stufen)
• Spindelmittenhöhe: 250 mm (B) oder 325 mm (C)
• Spindelmotorleistung: 7,5 kW (10 PS)
• Reitstockzapfen: Durchmesser φ75 mm, Vorschub 150 mm, Konus No.5MT

Funktionalitäten:

• Drehen innerer/äußerer Zylinderflächen, Stirnflächen und Kegelflächen
• Fahrkomfort‑Versionen für große Durchmesser oder unregelmäßige Bauteile
• Optionen für metrische oder zöllige Leitspindeln; fähig zu metrischen, zölligen, Modul‑ und Teilungsgewinden
• Zusatzbearbeitungen: Bohren, Reiben und Ölnutfertigung

Optionen und Bestellung:

• Metrische oder zöllige Leitspindeln und spezielle Gewindeprofile auf Anfrage
• Wählen Sie B‑ oder C‑Serie entsprechend Spindelbohrung und Durchmesseranforderungen; Taschenvarianten für Durchgangswerkstücke verfügbar
• Bitte senden Sie Werkstückzeichnungen und Bearbeitungsanforderungen für Konfigurationsberatung und Angebot
